Software di acquisizione dati Sherpa

di misuradi analisi di datidi automatizzazione

Panoramica

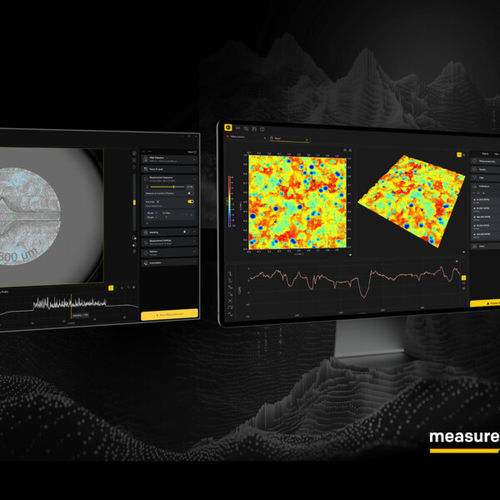

Sherpa è un software di misura topografica per i profilometri Polytec TopMap. Semplifica la metrologia delle superfici con un'interfaccia adattiva, workflow guidati, automazione intelligente e strumenti di analisi avanzati, pensati per rilevazioni rapide, ispezioni ad alto rendimento e valutazioni approfondite da parte di esperti.

Vantaggi principali

• Interfaccia adattiva basata sul ruolo che mostra solo le opzioni pertinenti al passo corrente e all'utente.
• Configurazione più veloce e minori errori operativi grazie ai workflow guidati e al Virtual Positioning.
• Acquisizione affidabile su superfici difficili tramite Smart Scanning Technology e gestione HDR automatica delle esposizioni.
• Risultati tracciabili e trasparenti con filtraggio live, accesso ai dati grezzi e strumenti di analisi per esperti.
• Automazione (ricette, riconoscimento pattern, misurazione per vassoio) per ispezioni ripetibili e ad alto throughput.

Funzioni principali

• Operazione — interfaccia adattiva e viste per ruolo per ridurre la complessità e abbreviare il training.
• Preparazione — Virtual Positioning, Focus Finder & Focus Tracker, Auto‑level e controllo assi semplificato per un setup affidabile.
• Acquisizione — Smart Scanning Technology e HDR automatizzato per gestire superfici a diversa riflettività.
• Analisi — filtraggio live, preset intelligenti, modalità esperto, accesso ai dati grezzi e Line Analyzer per ispezioni approfondite.
• Automazione — ricette riutilizzabili, riconoscimento pattern e misurazione per vassoio per la gestione automatica di parti identiche.

Caratteristiche e capacità

• Workflow guidati e adattivi con modalità chiaro/scuro e gestione dei ruoli.
• Virtual Positioning: click‑to‑position con movimenti grossolani/fini (senza joystick hardware).
• Focus Finder & Focus Tracker e Auto‑level per targeting e allineamento precisi.
• Smart Scanning & HDR: aggiunta automatica di esposizioni e messa a punto durante l'acquisizione.
• Filtraggio live e accesso ai dati grezzi per validazione e controllo outlier.
• Line Analyzer: valutazione interattiva dei profili (peak‑to‑valley, angoli, distanze).
• Strumenti di automazione: ricette, trigger opzionale con barcode, pattern matching e misurazione per vassoio.
• Environmental Compensation Technology (ECT) per compensare vibrazioni e disturbi in ambiente produttivo.
• True View / True Stitching per dettaglio di texture migliorato su grandi differenze di quota.
• Architettura aperta e integrazione via serial/field buses, TCP/IP e parametri custom.
• Supporto per valutazioni basate su standard (es. ISO 25178, DIN EN ISO 4287), soggetto a configurazione/versione.

Sistemi compatibili

• Famiglia Polytec TopMap: Micro.View, Micro.View+, Metro.Lab, Pro.Surf, Pro.Surf+. La compatibilità dipende dalla configurazione del sistema e dalla versione software.

Informazioni sul lancio
Condizioni speciali di lancio disponibili per un periodo limitato (es. fino al 30 settembre 2026).

Specifiche tecniche

• Denominazione software: Sherpa
• Progettato per: profilometri Polytec TopMap (profilometri ottici da microscopio e di area estesa)
• Modalità d'uso: UI adattiva (per ruolo/workflow), modalità esperto con accesso completo ai parametri
• Aiuti al posizionamento: Virtual Positioning, Focus Finder, Focus Tracker, Auto‑level
• Aiuti all'acquisizione: Smart Scanning Technology, gestione HDR automatizzata
• Strumenti di analisi: filtraggio live, accesso ai dati grezzi, preset filtro, Line Analyzer
• Automazione: ricette, caricamento tramite barcode, pattern matching, misurazione per vassoio
• Gestione ambientale: Environmental Compensation Technology (ECT)
• Integrazione: serial / field buses / TCP/IP
• Standard: ISO 25178, DIN EN ISO 4287 (a seconda della configurazione/versione)
