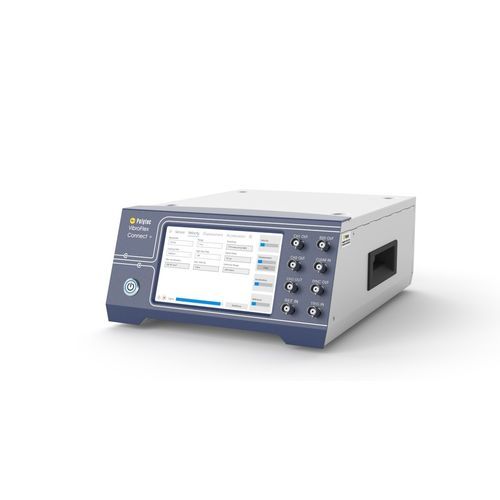

Vibrometro laser VibroFlex Connect+

laser a effetto Dopplerotticosenza contatto

Panoramica
Front-end per vibrometro laser senza contatto e nucleo modulare del sistema VibroFlex. Il VibroFlex Connect+ esegue l'elaborazione del segnale basata su FPGA per convertire i segnali Doppler grezzi in uscite sincronizzate di spostamento, velocità e accelerazione. Supporta configurazioni specifiche per applicazione, generatore di segnali integrato opzionale e ingressi encoder/tachimetro per run‑up, analisi ordini e rotazionali. Controllo via PC, touchscreen 7" integrato o interfaccia Web via Wi‑Fi.

Punti chiave

• Misura senza contatto su banda DC – 32 MHz.
• Uscite sincronizzate per spostamento, velocità e accelerazione.
• Range di velocità da ±1 mm/s fino a ±30 m/s a seconda della testa di misura.
• Canale di riferimento fase‑sincrono e ingressi encoder/tachimetro per analisi degli ordini.
• Interfaccia digitale VibroLink (Ethernet/Wi‑Fi TCP/IP) e opzione LVDS per trasferimento in tempo reale.

Caratteristiche

• Elaborazione FPGA: decodifica e condizionamento in tempo reale per dati a basso rumore.
• Modularità: compatibile con testine VibroFlex Neo, Xtra, Xtra Fiber, Compact, QTec, Range, Fiber.
• Operatività remota: controllo con VibSoft, interfaccia Web o Wi‑Fi; supporto camera HD+ per posizionamento del fascio laser.
• Interfacce segnale: uscite analogiche BNC multiple (velocità, spostamento, accelerazione, generatore, RSSI, sync TTL), modalità IQ e VibroLink per trasferimento TCP/IP.

Caratteristiche di misura (dati chiave)
Banda di frequenza massima — DC – 32 MHz (Connect+)
Grandezze misurate — Velocità, Spostamento, Accelerazione
Velocità massima di vibrazione — ±30 m/s (Xtra Fiber / QTec / Range); ±12 m/s (Neo / Fiber / Compact)
Range di velocità — ±1 mm/s a ±30 m/s
Migliore risoluzione di velocità — 1,5 nm/s/√Hz
Migliore risoluzione di spostamento — < 30 fm/√Hz
Accelerazione massima — 100.000 km/s²
Elaborazione del segnale — Basata su FPGA

Ottica / Laser di misura
Progetto ottico — Compatibile con interferometro eterodina (633 nm) e con interferometro multi‑percorso QTec® (1550 nm)
Laser di misura — Lunghezze d'onda 633 nm (HeNe) o 1550 nm (SWIR), a seconda della testina

Uscite e connettività
Uscite analogiche — 3 BNC per segnali di vibrazione (velocità, spostamento, accelerazione separati); 1 BNC per generatore (max. 32 MHz); 1 BNC RSSI; BNC sync (TTL); uscita IQ
Uscita digitale — VibroLink (Ethernet / WiFi, TCP/IP); LVDS (fino a 3 MHz, tempo reale)
Interfaccia PC — Ethernet (RJ45 M12) + Wi‑Fi (TCP/IP); interfaccia Web standalone; software di comunicazione supportato
Generatore di segnali — Opzionale VFX‑L‑SigGenOut (±5 V @ 50 Ω / ±10 V @ 1 MΩ, max. 32 MHz; sinusoide, chirp, rumore)
Ingresso riferimento — BNC canale di riferimento (sincrono fino a 32 MHz); Clear‑In; Trigger In; ingresso encoder / tachimetro (max. 20.000 rpm)
Display / UI — Touchscreen a colori 7" (interattivo)
Software — VibSoft (da v6.4); interfaccia VibroLink; controllo generatore; interfaccia Web standalone

Specifiche di sistema
Temperatura di esercizio — 0 … +40 °C
Classe di protezione — IP20
Consumo — max. 150 VA (inclusa testina)
Peso — 7,3 kg (esclusa testina)
Dimensioni (L x W x H) — 285 x 140 x 383 mm

Testine compatibili / Applicazioni tipiche

• VibroFlex Neo — compiti ad alta risoluzione e misure attraverso mezzi trasparenti (vetro, acqua).
• VibroFlex Xtra / Xtra Fiber — misure a distanza o in spazi ristretti.
• VibroFlex Fiber — misure differenziali e in spazi confinati.
• VibroFlex Compact — ispezione di microstrutture; camera HD+ inline e obiettivi microscopio opzionali.
• VibroFlex QTec — sensibilità ottica massima per NDT, applicazioni biomedicali e controllo shaker.
• VibroFlex Range — misure a lunga distanza e monitoraggio strutturale (>500 m).

Specifiche tecniche (riepilogo)

• Banda: DC – 32 MHz
• Grandezze: spostamento, velocità, accelerazione (uscite sincronizzate)
• Velocità massima: fino a ±30 m/s (a seconda della testina)
• Risoluzione velocità: 1,5 nm/s/√Hz; Risoluzione spostamento: < 30 fm/√Hz
• Accelerazione max: 100.000 km/s²
• Elaborazione: FPGA
• Uscite analogiche: BNC multiple (velocità, spostamento, accelerazione, generatore, RSSI, sync TTL)
• Interfacce digitali: VibroLink (Ethernet/Wi‑Fi TCP/IP), LVDS (tempo reale)
• Interfacce PC: Ethernet (RJ45 M12), Wi‑Fi, UI Web standalone
• Generatore opzionale: fino a 32 MHz (sinusoidale/chirp/rumore)
• Canale di riferimento e ingresso encoder/tachimetro per analisi ordini
• Display: touchscreen 7"
• Software: VibSoft (v6.4+) con supporto VibroLink
• Temperatura d'esercizio: 0…+40 °C; IP20; Consumo: max. 150 VA; Peso: 7,3 kg; Dimensioni: 285 x 140 x 383 mm
