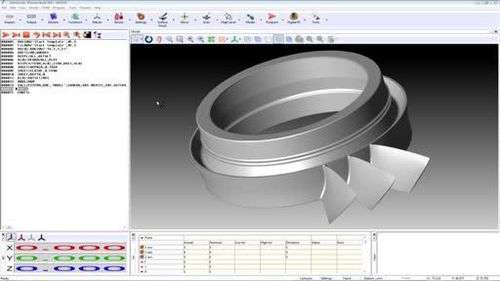

Software di misura MODUS™

di analisi dati CADCADdi programmazione

MODUS consente la costruzione di sezioni su qualsiasi piano intersecando una nuvola di punti dati del centro della punta, in precedenza acquisiti con REVO. Per ciascuna sezione da valutare, è necessario creare una curva nominale dal modello CAD. Grazie alla funzione di aggiunta sezioni, MODUS consente di effettuare questa operazione per il numero desiderato di sezioni. MPCS viene utilizzato per creare sezioni dalla nuvola di punti di dati raccolti da REVO. Le sezioni si trovano sulla superficie e non al centro della punta e consentono di rimuovere eventuali errori di coseno durante l'inserimento dati. MPCS può essere utilizzato più volte sulla stessa serie di dati di misura, sia al momento della misura oppure successivamente, se risultassero necessarie altre sezioni in posizioni diverse. Non occorre effettuare una nuova misurazione della paletta di turbina. La generazione di sezioni sulla superficie con MPCS sfrutta il metodo a sfera rotante per eliminare gli errori di coseno
