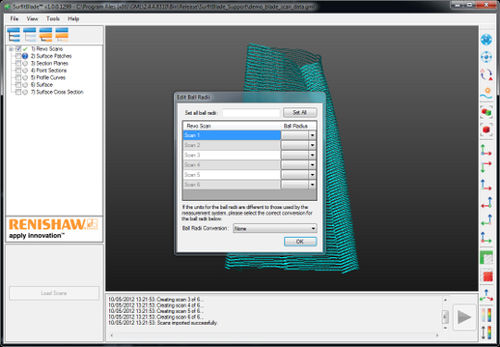

Software di qualità SurfitBlade™

di analisidi misuradi progettazione

Un'applicazione offline utilizzata dai tecnici per creare forme di superficie della paletta di turbina che possono essere utilizzate in processi successivi, come ad esempio fluidodinamica computazionale e analisi a elementi finiti. un'applicazione aggiuntiva downstream di APEXBlade, raccoglie e mostra i dati di misura del centro della punta della sonda, messi in serie dopo l'esecuzione del programma DMIS generato da APEXBlade tramite MODUS. In questo modo, SurfitBlade offre l'effettiva analisi della forma della paletta e migliora drasticamente la comprensione della produttività. SurfitBlade consente ai progettisti di effettuare accuratamente il reverse engineering delle palette prodotte, con feedback rivoluzionari nella fase di design e produzione. Come complemento di APEXBlade, SurfitBlade crea una superficie completamente ricostruita dai dati di scansione del centro della punta, messi in serie dopo l'esecuzione di un programma DMIS generato da APEXBlade tramite MODUS. In questo modo, SurfitBlade offre l'effettiva analisi della forma della paletta e migliora drasticamente la comprensione della produttività. SurfitBlade guida l'utente in tutte le fasi del processo di ricostruzione della paletta: Importazione della scansione con un unico passaggio Importare i dati della scansione dai file MODUS.out o .GML (Geometric Modelling Library) Impostare il raggio della sfera dello stilo di scansione Eliminare le scansioni non necessarie Creazione della patch di superficie Generare una "patch" di superficie NURBS per ciascuna scansione Visualizzare i grafici degli errori per calibrare la qualità delle patch Modificare i criteri di generazione per ottimizzare le patch
