Software per reportistica ScopeSuite+

di automatizzazionedi provadi analisi

Panoramica del prodotto

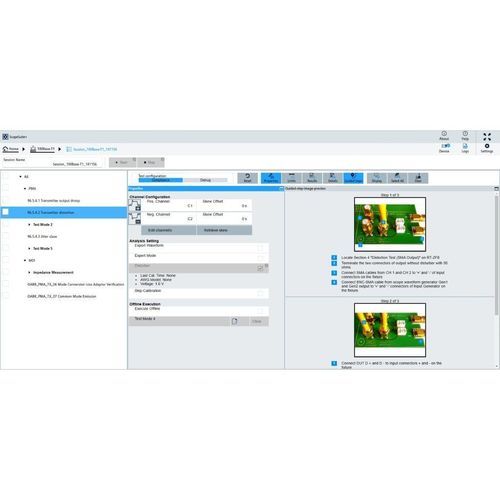

Semplificate i test di conformità con il software R&S®ScopeSuite+, che supporta diversi standard di interfaccia digitale come 10Base-T1S e 100Base-T1 per Ethernet automobilistico. L'interfaccia web intuitiva include un albero dei casi di test richiudibile per navigazione agevole, un assistente di test integrato passo-passo con guida visiva, un editor di limiti, controlli pre-test, indicatori superato/non superato e report di test completi e personalizzabili con risultati e schermate degli strumenti per l'analisi post-test.

Punti chiave

• Software di test di conformità completamente automatizzato
• Interfaccia web per navigazione e configurazione semplici
• Assistente passo-passo per una guida utente chiara
• Documentazione dei test chiara e completa
• Automazione di oscilloscopi, analizzatori di rete vettoriali e generatori di forme d'onda

Caratteristiche e vantaggi
Supporto completo per più standard di interfaccia digitale
R&S®ScopeSuite+ semplifica l'automazione per vari standard di interfaccia digitale, inclusi 10BASE-T1S e 100BASE-T1. La soluzione è allineata alle principali specifiche di test del settore come IEEE 802.3 e OpenAlliance e comprende tutti i casi di test pertinenti. La pagina iniziale del software elenca gli standard supportati per riferimento rapido.

Soluzione di test completamente automatizzata
R&S®ScopeSuite+ controlla completamente gli oscilloscopi connessi (per esempio R&S®MXO5/5C, R&S®RTO/RTP) per test di conformità senza interruzioni e misure precise. Alcuni casi di test possono richiedere strumenti aggiuntivi come generatori di forme d'onda e analizzatori di rete vettoriali; il software fornisce un controllo completo per una soluzione di test di conformità integrata end-to-end.

Passi di test guidati
Istruzioni dettagliate con immagini consentono agli utenti di configurare correttamente oscilloscopi, sonde, dispositivi di prova e il dispositivo sotto test, riducendo gli errori di configurazione.

Report con un clic
Tutti i risultati dei test sono completamente documentati in un rapporto PDF. I report possono includere casi di test specifici, dati numerici dei risultati e schermate degli strumenti in base alle preferenze dell'utente.

Modelli disponibili

• R&S®SPLUS — Software base; test di conformità completamente automatizzati; Numero d'ordine 1804.8800.02
• R&S®SPLUS-K105 — Numero d'ordine 1804.8951.02
• R&S®SPLUS-K89 — Software per test di conformità Ethernet automobilistico 10BASE-T1S; Numero d'ordine 1804.8780.02
• R&S®SPLUS-K24 — Software per test di conformità Ethernet automobilistico 100BASE-T1; Numero d'ordine 1804.8774.02
• R&S®SPLUS-K87 — Software per test di conformità Ethernet automobilistico 1000BASE-T1; Numero d'ordine 1804.8797.02
• R&S®SPLUS-K107 — Software per test di conformità GMSL; Numero d'ordine 1804.8968.02
• R&S®SPLUS-K99 — API di automazione remota per R&S®ScopeSuite+; Numero d'ordine 1804.8945.02

Caratteristiche / specifiche tecniche

• Strumenti supportati:
  Oscilloscopi — R&S®MXO5, R&S®MXO5C, R&S®RTO2000, R&S®RTO6, R&S®RTP
  Analizzatori di rete vettoriali — R&S®ZND, R&S®ZNB
• Requisiti minimi di sistema:
  Sistema operativo — Windows 10 64 bit; Windows 11 64 bit
  RAM — ≥ 8 GByte
  Spazio su disco — ≥ 5 GByte
  Connessione agli strumenti — LAN
