Software di prova MXO3-K333

di analisidi misurain tempo reale

Panoramica
L'opzione software K333 offre funzioni di misura complete per analizzare sistemi di potenza trifase, inclusi calcoli di potenza per ciclo, analisi delle forme d'onda correlate nel tempo e visualizzazione di fasori/vettori. Una procedura guidata di configurazione supporta l'assegnazione dei canali, l'identificazione delle fasi e la verifica del cablaggio. L'oscilloscopio si configura automaticamente e fornisce un'analisi rapida e intuitiva sia del comportamento in regime stazionario che dinamico.

Dati chiave

• Supporta i metodi di misura a 2, 3 e 4 conduttori (2V2A, 3V3A, 3VN3A)
• Analisi degli armonici conforme a IEC 61000-3-2

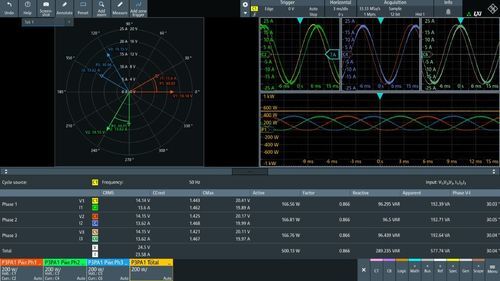

• Visualizzazioni delle forme d'onda di potenza e diagrammi di fasori su più istanze di analisi

Funzionalità e vantaggi

• Trasparenza completa del sistema dai risultati di potenza al comportamento del segnale — Misure complete della qualità della potenza trifase preservando la visibilità nel dominio del tempo; accesso a strumenti matematici, spettro e altre funzioni del MXO durante l'analisi della potenza trifase.
• Analisi degli armonici con profondità diagnostica — Eseguire analisi dettagliate degli armonici e del THD in conformità a IEC 61000-3-2 mantenendo le viste nel dominio del tempo e della frequenza; test oltre il pass/fail fino agli armonici di ordine elevato.
• Configurazioni di cablaggio flessibili e filtraggio della sorgente di ciclo per sistemi reali — Semplifica la configurazione delle connessioni e aumenta la capacità di operare su forme d'onda rumorose e complesse su convertitori, sistemi di alimentazione e distribuzioni; supporta la configurazione 3VN3A applicabile per connessioni a stella (Y) e il filtraggio della sorgente di ciclo.

Modelli disponibili (selezione)

• R&S®MXO3-K333 | 1335.3334.02 | R&S®MXO 3 | supported
• R&S®MXO4-K333 | 1335.5995.02 | R&S®MXO 4 | supported
• R&S®MXO5-K333 | 1801.8650.02 | R&S®MXO 5 | supported
• R&S®MXO5C-K333 | 1801.8673.02 | R&S®MXO 5C | supported

Caratteristiche / specifiche tecniche

• Nome dell'opzione software: K333 (software oscilloscopio per analisi della potenza trifase)
• Metodi di misura supportati: 2V2A, 3V3A, 3VN3A (2, 3 e 4 conduttori)
• Analisi degli armonici: analisi armonica e THD conforme a IEC 61000-3-2
• Calcoli di potenza per ciclo e analisi delle forme d'onda correlate nel tempo
• Visualizzazione di fasori / vettori e più istanze di analisi (visualizzazioni delle forme d'onda di potenza e diagrammi di fasori)
• Procedura guidata di configurazione: assegnazione dei canali, identificazione delle fasi, verifica del cablaggio
• Configurazione automatica dell'oscilloscopio per un'impostazione rapida e informazioni intuitive
• Accesso agli strumenti di matematica, spettro e altre analisi del MXO durante l'analisi di potenza
• Profondità diagnostica per armonici fino ad armonici di ordine elevato (test multi-armonici oltre il pass/fail)
• Configurazioni di cablaggio flessibili e filtraggio della sorgente di ciclo per forme d'onda rumorose/complex e test su convertitori
• Unità base compatibili: R&S®MXO 3, R&S®MXO 4, R&S®MXO 5, R&S®MXO 5C (modelli disponibili con numeri d'ordine corrispondenti)
