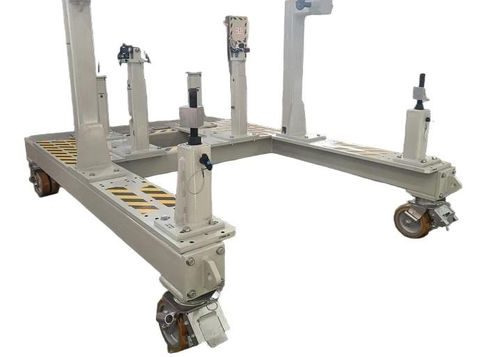

Culla del motore in acciaio 856A1122G17

a girante

Sommario
Supporto a terra certificato per ispezione delle pale di turbina e compressore su motori CFM56-5B/-7B e LEAP-1A/1B. Progettato per flussi MRO e processi di prove non distruttive (NDT) nella manutenzione di turbofan commerciali.

Panoramica
Il modello 856A1122G17 è un dispositivo di supporto a terra certificato, progettato secondo gli standard AS9100D e RTCA DO-160G. Fornisce posizionamento preciso e ripetibile delle pale durante revisioni e controlli periodici, supportando metodi NDT ultrasonici e con penetrante fluorescente per agevolare la verifica dell'aeronavigabilità post-manutenzione secondo FAA/EASA.

Costruzione e caratteristiche
Realizzato in acciaio legato ad alta resistenza con rivestimento anticorrosione. Morsi di serraggio regolabili con precisione di allineamento ±0,02 mm, piattaforma di lavoro rotante e inclinabile a 360°, punti di montaggio integrati per strumenti NDT ultrasonici e con penetrante fluorescente, regolazione ergonomica dell'altezza (0,7–1,6 m) e imbottitura non abrasiva per proteggere le superfici delle pale. Peso: 270 kg; Dimensioni (L×P×A): 1750 × 1150 × 980 mm.

Parole chiave

• Junxun

Categoria
Ground Support Equipment (GSE)

Specifiche tecniche

• Identificatore modello: 856A1122G17
• Applicazione: Ispezione di pale di turbina e compressore per motori CFM56-5B/-7B e LEAP-1A/1B
• Standard: AS9100D; RTCA DO-160G; conformità FAA/EASA
• Materiale: Acciaio legato ad alta resistenza con rivestimento anticorrosione
• Serraggio: Morsi di serraggio regolabili, precisione di allineamento ±0,02 mm
• Piattaforma: Piattaforma di lavoro rotante e inclinabile a 360°
• Montaggio: Punti di montaggio integrati per strumenti NDT ultrasonici e con penetrante fluorescente
• Altezza (ergonomica): 0,7–1,6 m (regolabile)
• Imbottitura: Imbottitura non abrasiva
• Peso: 270 kg
• Dimensioni (L×P×A): 1750 × 1150 × 980 mm
• Casi d'uso: Revisione, controlli periodici, flussi NDT in MRO per turbofan
