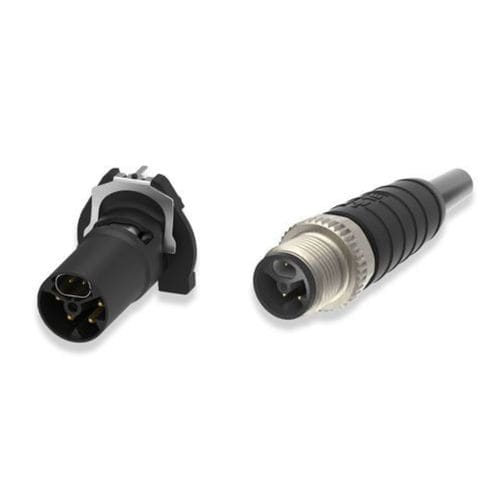

Connettore ibrido SPE

di datiper aeromobileEthernet

Panoramica
Il SPE-M12 Hybrid è un connettore industriale per Single Pair Ethernet (SPE) che integra trasmissione dati ad alta velocità e alimentazione in un'unica interfaccia M12. Supporta velocità dati fino a 1 Gbit/s e trasferimento di potenza fino a 1 kW (2x 8 A). Progettato per ambienti industriali gravosi, offre protezione IP67, un meccanismo di bloccaggio sicuro e conformità alla IEC 63171-7 per garantire l'interoperabilità SPE tra dispositivi e produttori.

Caratteristiche principali

• Combina dati e alimentazione in un unico fattore di forma M12
• Trasmissione dati ad alta velocità fino a 1 Gbit/s
• Fornitura di potenza fino a 1 kW (conduttori doppi 8 A)
• Progettazione robusta con protezione IP67 per ambienti difficili
• Meccanismo di bloccaggio sicuro per accoppiamenti affidabili
• Conforme IEC 63171-7 per interoperabilità SPE

Configurazione e disponibilità

• Tipi di assemblaggio cavo: M12 Pigtail | M12 to M12
• Configurazioni assemblaggio cavo: Double Ended | Single Ended
• Orientamento connettore: Dritto (End A / End B)
• Numero di posizioni: 6
• Lunghezze disponibili assemblaggio cavo (m): .5 | 1 | 1.05 | 1.5 | 1.55 | 2.05 | 2.11 | 3.05 | 3.11 | 5.05 | 5.11 | 7.05 | 10.05 | 15
• Lunghezze disponibili assemblaggio cavo (ft): 1.6 | 3.2 | 3.44 | 4.9 | 5.08 | 6.72 | 6.92 | 10 | 10.2 | 16.5 | 16.7 | 23.1 | 32.9 | 49.2 | 49.3

Applicazioni

• Reti Industrial Ethernet e Single Pair Ethernet (SPE)
• Robotica, azionamenti, cobot, pinze, sensori e sistemi di visione
• Installazioni IIoT e di automazione che richiedono miniaturizzazione e decentralizzazione

Specifiche tecniche

• Modello: SPE-M12 Hybrid
• Protocolli industriali: Single Pair Ethernet (SPE)
• Grado di protezione: IP67
• Numero di posizioni: 6
• Tipo assemblaggio cavo: M12 Pigtail | M12 to M12
• Assemblaggio cavo (End A): M12 Plug
• Assemblaggio cavo (End B): M12 Plug
• Orientamento connettore (End A / End B): Dritto
• Configurazione assemblaggio cavo: Double Ended | Single Ended
• Materiale conduttore: Rame
• Materiale guaina: PUR
• Materiale involucro: PA 6T GF30 | Poli(butilene tereftalato) (PBT)
• Colore connettore (End A / End B): Nero
• Colore cavo: Nero
• Sezione conduttore (AWG): 16
• Corrente di contatto (max): 8 A
• Tensione di esercizio (VDC): 50
• Tensione di esercizio (VAC): 63
• Intervallo di temperatura di funzionamento (°C): -45 – 85 | -40 – 85
• Intervallo di temperatura di funzionamento (°F): -49 – 185 | -40 – 185
• Schermato: Sì
• Conformità / Norme: IEC 63171-7 (interoperabilità SPE)
