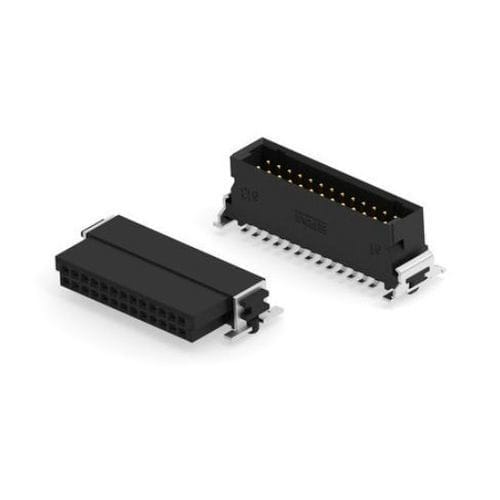

Connettore PCB 154 series

per aeromobileSMCfilo a scheda

Panoramica
I connettori PCB della serie SMC offrono un passo compatto di 1,27 mm per interconnessioni ad alta densità board-to-board e wire-to-board. Disponibili da 12 a 80 posizioni con diverse configurazioni di file/colonne e opzioni di impilamento, sono adatti a progetti con spazio ridotto e garantiscono integrità del segnale tramite alloggiamenti polarizzati e aree di contatto dorate.

Caratteristiche del tipo di prodotto

• Forma del connettore: Rettangolare
• Tipo di connettore PCB: Header montaggio PCB | Receptacle montaggio PCB
• Sistema di connettore: Board-to-board | Wire-to-board
• Tipo header: Completamente schermato
• Sigillabile: No
• Si termina su: Circuito stampato flessibile (FPC) | Circuito stampato
• Tipo prodotto: Assemblato connettore

Caratteristiche di configurazione

• Colonne: 6 | 8 | 10 | 13 | 16 | 20 | 25 | 40
• Posizioni caricate: 12 | 16 | 20 | 26 | 32 | 40 | 50 | 68 | 80
• Impilabile: No | Sì (stack through)
• Condizione carico contatti: Completamente carico
• Orientamento montaggio PCB: Angolo retto | Verticale
• File: 2 | 6

Caratteristiche elettriche

• Tensione di resistenza dielettrica: 500 Vrms
• Resistenza di contatto: 25 mΩ
• Tensione di esercizio: 10 VDC
• Corrente nominale contatto (max): 1,0 – 1,7 A a seconda della variante

Caratteristiche del corpo

• Profilo connettore: Alto | Basso | Standard
• Colore principale: Nero | Blu

Caratteristiche dei contatti

• Lunghezza area di accoppiamento: 3,25 mm | 4 mm
• Spessore linguetta di accoppiamento: 0,3 mm
• Larghezza linguetta: 0,42 mm
• Materiale base contatti: Lega di rame
• Forma contatto: Doppia lamina | Rettangolare
• Placcatura area di accoppiamento: Oro (Au)
• Placcatura terminazione PCB: Stagno (tip. 4–6 µm)
• Tipi di contatto: Pin | Receptacle | Socket | Tab

Caratteristiche di terminazione

• Metodo terminazione su PCB: Montaggio superficiale (SMT)
• Lunghezza post & coda di terminazione: 4 mm

Fissaggio meccanico

• Lunghezza elemento di allineamento: 0,75 mm
• Ritenzione montaggio PCB: Perno di posizione (con | senza)
• Ritenzione di accoppiamento: Bloccaggio a attrito | Bloccaggio
• Allineamento di accoppiamento: Polarizzazione
• Montaggio connettore: Board mount

Caratteristiche dell'alloggiamento

• Posizione ingresso accoppiamento: Laterale | Superiore
• Centro-pitch: 1,27 mm
• Materiale alloggiamento: Liquid Crystal Polymer (LCP), UL 94V-0

Dimensioni

• Lunghezze (mm): 12,7 | 15,24 | 17,78 | 21,6 | 25,4 | 30,48 | 36,83 | 48,26 | 55,88
• Altezze dal PCB (mm): 3,85 | 4,25 | 6,25 | 6,75 | 8,25 | 9,05 | 9,85 | 13,65
• Larghezze (mm): 6,25 | 7 | 7,2 | 9,6 | 9,8 | 10
• Spaziatura riga a riga: 1,27 mm
• Altezze di stack (mm): 1,75 | 3,25 | 4,85 | 6,25 | 9,05 | 13,65

Condizioni d'uso

• Intervallo di temperatura operativa: fino a circa -55 °C / 125 °C (dipende dalla variante)

Operazione / Applicazione

• Schermato: No
• Applicazione circuito: Alimentazione & Segnale

Norme industriali

• Norme: IEC | ISO
• Compatibilità agenzie: UL | UL E84703 | DIN
• Classificazione infiammabilità UL: UL 94V-0

Imballaggio

• Imballaggio: Reel | Tape & reel
• Diametro bobina: 300 | 330 mm
• Esempi quantità: 160 | 170 | 250 | 280 | 560

Specifiche tecniche

• Series: SMC series
• Passo: 1,27 mm
• Posizioni disponibili: 12–80
• File: 2 o 6
• Orientamento montaggio: Angolo retto o verticale
• Placcatura contatti: Oro (accoppiamento), Stagno (terminazione PCB)
• Tensione di resistenza dielettrica: 500 Vrms
• Tensione di esercizio: 10 VDC
• Applicazioni tipiche: Interconnessioni ad alta densità per progetti con spazio limitato
