Freno per aeromobile VFDB series

Panoramica - Serie freni NBE
I freni NBE sono progettati per operare in condizioni dinamiche. Diversamente dai freni di mantenimento motore convenzionali, applicati a zero giri/min e pensati per l’attrito statico, i freni NBE forniscono una coppia dinamica nominale comparabile alla coppia statica per arrestare carichi dinamici senza sovradimensionamento. Ogni NBE viene testato per la coppia dinamica su banchi prova PT Tech in condizioni estreme prima della spedizione.

NBE230
Coppia statica nominale nuovo: 1,920 Nm
Coppia statica minima: 1,560 Nm
Coppia dinamica nominale nuovo: 1,920 Nm
Velocità nominale: 4,000 rpm
Energia frenante nominale 5/HR: 510 kJ

NBE330
Coppia statica nominale nuovo: 2,880 Nm
Coppia statica minima: 2,350 Nm
Coppia dinamica nominale nuovo: 2,880 Nm
Velocità nominale: 4,000 rpm
Energia frenante nominale 5/HR: 764 kJ

NBE245
Coppia statica nominale nuovo: 4,320 Nm
Coppia statica minima: 3,520 Nm
Coppia dinamica nominale nuovo: 4,320 Nm
Velocità nominale: 3,600 rpm
Energia frenante nominale 5/HR: 1,050 kJ

NBE345
Coppia statica nominale nuovo: 6,480 Nm
Coppia statica minima: 5,280 Nm
Coppia dinamica nominale nuovo: 6,480 Nm
Velocità nominale: 3,600 rpm
Energia frenante nominale 5/HR: 1,570 kJ

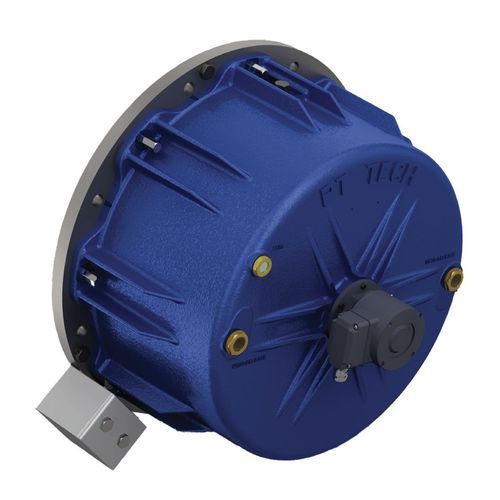

Panoramica - Serie freni VFDB
I freni VFDB sono progettati per operare in condizioni dinamiche e per gestire le vibrazioni a bassa frequenza indotte dall’attrito che possono verificarsi durante arresti ad alta velocità, proteggendo componenti di trasmissione e alberi motore. I modelli VFDB sono convalidati su banchi prova PT Tech per le prestazioni di coppia dinamica.

VFDB76
Coppia statica nuovo: 830 Nm
Coppia statica usurata: 760 Nm
Coppia dinamica usurata: 950 Nm
Velocità massima a ruota libera: 4,000 rpm
Velocità massima di innesto: 2,500 rpm
Tensione di mantenimento: 50V DC Min
Tensione di eccitazione: 205V DC Min
Gioco aria Min/Max: 0.8/2.0 mm
Inerzia: .06 kg-m2
Massa: 137.4 kg

VFDB110
Coppia statica nuovo: 1,180 Nm
Coppia statica usurata: 1,075 Nm
Coppia dinamica usurata: 1,300 Nm
Velocità massima a ruota libera: 3,600 rpm
Velocità massima di innesto: 2,500 rpm
Tensione di mantenimento: 50V DC Min
Tensione di eccitazione: 205V DC Min
Gioco aria Min/Max: 0.8/2.0 mm
Inerzia: .06 kg-m2
Massa: 137.9 kg

VFDB160
Coppia statica nuovo: 1,750 Nm
Coppia statica usurata: 1,600 Nm
Coppia dinamica usurata: 1,300 Nm
Velocità massima a ruota libera: 3,600 rpm
Velocità massima di innesto: 2,500 rpm
Tensione di mantenimento: 50V DC Min
Tensione di eccitazione: 205V DC Min
Gioco aria Min/Max: 0.8/2.0 mm
Inerzia: 0.245 kg-m2
Massa: 239 kg

VFDB250
Coppia statica nuovo: 2,750 Nm
Coppia statica usurata: 2,500 Nm
Coppia dinamica usurata: 1,950 Nm
Velocità massima a ruota libera: 3,200 rpm
Velocità massima di innesto: 1,900 rpm
Tensione di mantenimento: 50V DC Min
Tensione di eccitazione: 205V DC Min
Gioco aria Min/Max: 0.8/2.0 mm
Inerzia: 0.245 kg-m2
Massa: 240 kg

VFDB400
Coppia statica nuovo: 4,400 Nm
Coppia statica usurata: 4,000 Nm
Coppia dinamica usurata: 5,000 Nm
Velocità massima a ruota libera: 2,200 rpm
Velocità massima di innesto: 1,500 rpm
Tensione di mantenimento: 50V DC Min
Tensione di eccitazione: 205V DC Min
Gioco aria Min/Max: 0.8/2.0 mm
Inerzia: 0.427 kg-m2
Massa: 404 kg

VFDB630
Coppia statica nuovo: 6,950 Nm
Dati aggiuntivi: non specificati nella pagina (campi vuoti per alcune taglie VFDB)

VFDB1000
Coppia statica nuovo: 10,000 Nm
Dati aggiuntivi: non specificati nella pagina (campi vuoti per alcune taglie VFDB)

Caratteristiche tecniche

• Famiglie prodotto: serie NBE (freni dinamici montati sul motore) e serie VFDB (freni montati sul motore per attenuare vibrazioni indotte dall’attrito).
• Scopo NBE: fornire coppia dinamica nominale uguale o comparabile alla coppia statica per arrestare carichi dinamici senza sovradimensionamento; convalida su banchi prova prima della spedizione.
• Scopo VFDB: attenuare vibrazioni a bassa frequenza durante arresti ad alta velocità per proteggere componenti di trasmissione e alberi motore; convalida su banchi prova prima della spedizione.
• Parametri elettrici chiave (modelli VFDB): tensione di mantenimento tipica 50V DC Min; tensione di eccitazione tipica 205V DC Min.
• Gioco d’aria (modelli VFDB): Min/Max 0.8/2.0 mm.
• Classifiche di velocità: modelli NBE fino a 4,000 rpm (NBE230/NBE330); altri NBE a 3,600 rpm. Le velocità massime a ruota libera/innesto dei VFDB variano in base al modello (esempi elencati sopra).
• Coppie ed energie: dettagliati per modello sopra (coppia statica, coppia statica minima, coppia dinamica, energia frenante quando fornita).
• Dati meccanici: inerzia e massa fornite per diversi modelli VFDB quando disponibili.
