Transponder modo S TT23

ADS-Bper aereoTSO

Panoramica
I transponder compatti Mode S Trig TT23 e TT23G offrono funzionalità di transponder Classe 1 in un ingombro ridotto. Il TT23 supporta ADS‑B Out se collegato a una sorgente GPS certificata esterna; il TT23G integra un GPS interno certificato (ETSO‑C199) per una soluzione ADS‑B Out integrata.

Caratteristiche principali

• Formato compatto: si adatta a un foro strumento da 57 mm o a un supporto compatto
• Profondità di montaggio minima per massimizzare lo spazio davanti e dietro il pannello
• Encoder di altitudine integrato nell'unità di controllo (TC20)
• TT23G con GPS interno certificato ETSO‑C199
• Certificato per operazioni IFR e VFR
• Regolazione manuale della retroilluminazione e unità di controllo splash‑proof
• Basso consumo e nessuna ventola richiesta
• Certificazioni EASA ETSO e FAA TSO incluse TSO‑C166b (ADS‑B 1090ES)
• Approvazioni Free European Minor Change e disponibilità STC FAA per aeromobili selezionati

Progetto del prodotto

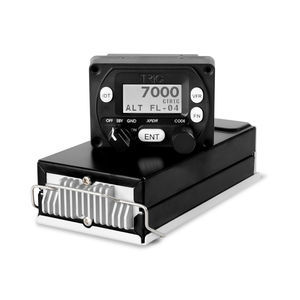

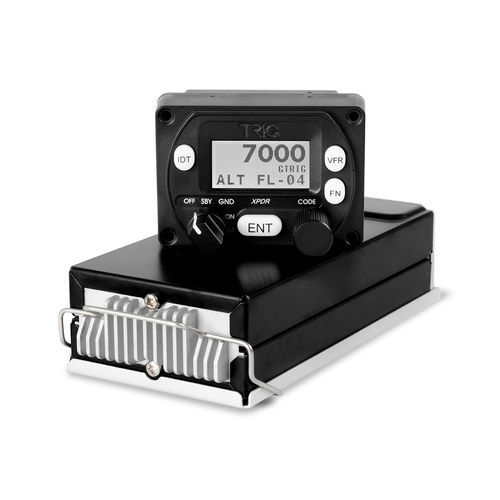

Il sistema separa una compatta unità di controllo (TC20) con encoder integrato da una scatola di potenza separata che può essere installata altrove nella cellula. La profondità dell'unità di controllo è di 54 mm e si inserisce in un foro rotondo da 57 mm (2¼") o in un supporto compatto; il kit di installazione è fornito. Il display è luminoso, leggibile e regolabile manualmente.

Potenza di trasmissione e ADS‑B
Potenza nominale del trasmettitore: 250 W al connettore (Classe 1). Il TT23/TT23G soddisfa i requisiti per ADS‑B Out 1090ES (TSO‑C166b). Il TT23 richiede un GPS certificato esterno per ADS‑B Out; il TT23G utilizza il proprio GPS ETSO‑C199 interno.

Sorgenti di posizione compatibili

• TN72 — sorgente di posizione ADS‑B economica per equipaggiamento volontario
• TN70 — adatta per aeromobili certificati Part 23 che richiedono sorgente TSO‑C145

Versioni

• TT23 — Classe 1 Mode S e 1090ES; ADS‑B Out con GPS certificato esterno; Potenza trasmettitore 250 W; P/N commerciale 02627‑00‑01
• TT23G — Classe 1 Mode S e 1090ES; GPS ETSO‑C199 integrato per ADS‑B Out; Potenza trasmettitore 250 W; P/N commerciale 02629‑00‑01

Contenuto della confezione

• Garanzia di due anni (a partire dalla data di installazione)
• Manuali di installazione e uso (inglese, tedesco e francese)
• Kit di installazione con staffe in plastica per montaggi rotondi
• Vassoio e fissaggi
• Modulo EASA Form One

Specifiche tecniche

• Tipo: Transponder Classe 1 Mode S livello 2, ADS‑B Classe B1S
• Certificazioni: TT23 — ETSO C88a, C112e, 2C112b, C166b; TSO C88b, C112c
• Certificazioni: TT23G — ETSO C88a, C112e, 2C112b, C166b, C199; TSO C88b, C112c
• Conformità: ED‑73E, ED‑14G, DO‑160G, DO‑260B, DO‑178C, DO‑178B, DO‑254 Livello C
• Tensione di alimentazione: 11–33 V DC
• Consumo tipico (14 V): TT23 standby 0,15 A / attivo 0,28 A; TT23G standby 0,15 A / attivo 0,34 A
• Potenza nominale trasmettitore: 250 W al connettore
• Temperatura di esercizio: transponder −40 °C a +70 °C; controller −20 °C a +55 °C
• Peso (back box): TT23 300 g; TT23G 315 g; Unità di controllo (TC20) 90 g
• Dimensioni (controller): H 44 × L 63 × P 54 mm; transponder in vassoio H 37 × L 64 × P 149 mm
