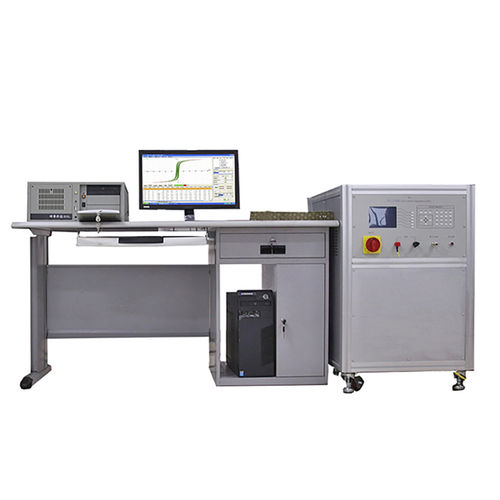

Apparecchio di misurazione di potenza DX-2012M

di correntedi corrente CAdi campo magnetico

Il dispositivo di misurazione dei materiali in acciaio al silicio DX-2012M è adatto per la misurazione di vari materiali in acciaio al silicio laminati a caldo e a freddo, orientati e non orientati, nonché per la misurazione del nucleo del trasformatore in acciaio al silicio. Può misurare con precisione l'induzione magnetica Bm, la perdita specifica Ps, l'anello di isteresi e la curva di magnetizzazione CA dei materiali in acciaio al silicio in condizioni di frequenza di alimentazione. Il software di misura Windows viene applicato in modo semplice. Il prodotto è conforme agli standard nazionali cinesi GB/T 3655-2000, GB/T 13789-92 e agli standard internazionali IEC 404-2, IEC 60404-3 e IEC 60404-6. Il controllo del computer e il campionamento A/D sostituiscono il tradizionale ponte analogico, il frequenzimetro, l'amperometro, il misuratore di tensione e il misuratore di potenza; l'intero processo di test viene completato automaticamente. Caratteristiche generali del grafico di isteresi CA (DX-2012M) 1. Varietà di campioni di prova: laminazione a caldo, laminazione a freddo, materiali in acciaio al silicio, permalloy, amorfi e cristalli nm. 2. Forme del campione di prova: campioni aperti a nastro e a truciolo, campioni di chiusura anulari, a E e a U. 3. I campioni a circuito aperto adottano il quadrato di Epstein per formare un circuito magnetico chiuso e possono anche selezionare il permeametro. Il campione di chiusura può essere sottoposto a misurazione diretta dell'avvolgimento, mentre il trasformatore finito può essere sottoposto a misurazione diretta. 4. Il campione (nucleo di ferro), la bobina di magnetizzazione (N1) e la bobina di misura (N2) formano un trasformatore a vuoto. 5. La resistenza non induttiva è collegata all'anello della bobina di magnetizzazione per determinare la corrente di magnetizzazione e l'intensità del campo magnetico attraverso la misurazione della caduta di pressione sulla resistenza non induttiva; il valore di picco del campo magnetico può essere bloccato attraverso il feedback digitale e la precisione di blocco del campo magnetico è dello 0,5%.
