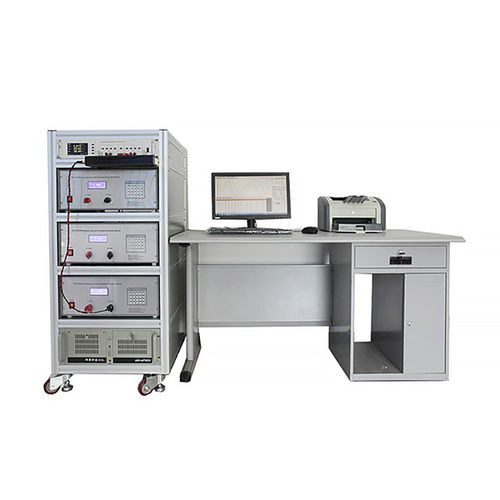

Apparecchio di misurazione di potenza DX-2012SA

di correntedi corrente CAdi campo magnetico

Il dispositivo di misurazione CA per magneti morbidi DX-2012SA misura automaticamente l'anello di isteresi CA, la curva di magnetizzazione e la curva di perdita di materiali magnetici morbidi come ferrite morbida, permalloy, amorfi e nanocristallini in condizioni dinamiche (CA). Misura con precisione la remanenza Br, la forza coercitiva Hc, la perdita totale specifica Ps, la permeabilità in ampiezza µa, l'angolo di perdita δ, la permeabilità resistiva µR, la permeabilità induttiva µL, la permeabilità elastica µ′, la permeabilità viscosa µ ", il coefficiente di induttanza AL e il valore Q e altri parametri caratteristici magnetici dinamici. È conforme agli standard nazionali cinesi GB 5026-85, GB 3658-90, GB/T 9632.1-2002, GB/T 19346-2003, allo standard industriale SJ/T 10281-91 e agli standard internazionali IEC 60367-1, IEC 60404-6. Il controllo del computer e il campionamento A/D sostituiscono il tradizionale ponte analogico, il frequenzimetro, l'amperometro, il misuratore di tensione e il misuratore di potenza; l'intero processo di test viene completato automaticamente. Caratteristiche generali del grafico di isteresi CA (DX-2012SA) 1. Varietà di campioni di prova: ferrite magnetica morbida, permalloy, amorfo, amorfo e cristallo nm. 2. Forme del campione di prova: forme anulari, a E e a U. 3. I campioni di prova con un circuito magnetico chiuso possono essere avvolti e misurati direttamente sui campioni. Campione, bobina di magnetizzazione (N1) e bobina di misura (N2) formano un trasformatore a vuoto. 4. La resistenza non induttiva è collegata all'anello della bobina di magnetizzazione per determinare la corrente di magnetizzazione e l'intensità del campo magnetico attraverso la misurazione della caduta di pressione sulla resistenza non induttiva; il valore di picco del campo magnetico può essere bloccato attraverso il feedback digitale e la precisione di blocco del campo magnetico è dello 0,5%.
