説明

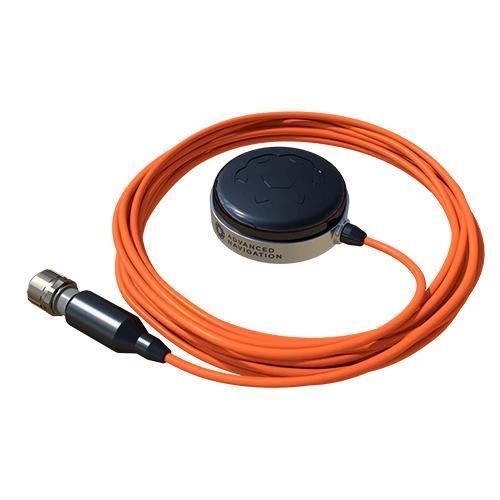

Poseidonは、水面に出た際にGNSS測位が必要な水中車両向けに設計された水中用GNSSアンテナです。本機はマルチ周波数対応で、通常のGPSアンテナでは耐えられない厳しい海洋環境にさらされる船舶や車両に適しています。Lバンド補正の受信に対応し、海上での高精度な位置決めを可能にします。軽量でコンパクト、耐食性があり、最大3000メートルの深度に耐えます。

特長

• 3000m耐圧：最大3000メートルの深度に対応し、深海潜行型の水中車両への常設取り付けが可能。
• マルチコンステレーション：GPS L1/L2/L5、GLONASS G1/G2/G3、GALILEO E1/E5、BeiDou B1/B2、およびLバンド補正サービスに対応。
• 対応SBAS：WAAS、EGNOS、MSAS、GAGAN、QZSS。
• 高性能：困難な海況下で高い測位性能を実現する先進のRF設計。高レベルの干渉やマルチパスを抑制。
• コンパクト設計：深度対応のGNSSアンテナとして市場で最小クラスに属する、統合されたコンパクトで軽量な設計。

ダウンロード（リンクは含まれていません）
データシート：Version 2.1 (27 Sep 2021). リファレンスマニュアル：Version 2.0 (17 Dec 2016). 3Dモデル：Version 12.0 (19 Feb 2018). バルクヘッドコネクタ3Dモデル：Version 2.0 (19 Feb 2018).

技術仕様

• 対応航法システム：GPS L1/L2/L5；GLONASS G1/G2/G3；GALILEO E1/E5；BeiDou B1/B2；Lバンド補正。
• 対応SBAS：WAAS、EGNOS、MSAS、GAGAN、QZSS。
• アンテナ要素利得：4 dBiC。
• 偏波：右回り円偏波（RHCP）。
• LNA利得：28 dB。
• 帯域外減衰：< 1050 MHz : > 45 dB; < 1125 MHz : > 30 dB; > 1350 MHz : > 45 dB; < > 1450 MHz : > 30 dB; > 1690 MHz : > 30 dB; > 1730 MHz : > 40 dB。
• ノイズ：< 2 dB。
• 動作電圧：2.5〜16 V DC。
• 消費電流：20 mA（typical）；25 mA（maximum）。
• ESD保護：15 kV 気中放電。
• 寸法：直径67 mm x 高さ23 mm。
• ケーブル長：3 m。
• 動作温度：-40 °C〜85 °C。
• 重量：320 g。
• ハウジング材質：316ステンレス鋼。
• RoHS準拠：はい。
• 耐衝撃：垂直50 g；水平30 g。
• 最大耐圧 / 深度定格：300 bar（3,000 m）。
