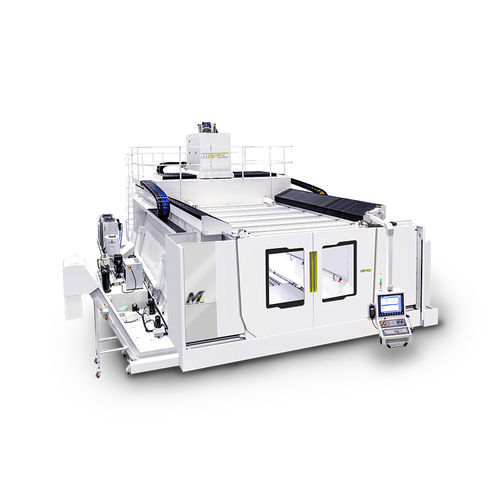

5軸複合工作機械 GM series

旋回スピンドルガントリー型宇宙産業用

-同時5軸加工 -金型加工用 -ボックス・イン・ボックス構造により、機械剛性を高め、高速加工に最適な精度性能を確保。 -リニアモータによるX/Y/Z軸駆動 -高さのあるコラム設計により、作業エリアを最適化 ボックス・イン・ボックス構造により、機械剛性を高め、高速加工に最適な精度を実現。 クロスビームとサドルはボックスインボックス熱対称構造として設計されており、力の流れの伝達が良く、たわみを防止することができます。 完璧な構造剛性により、高速加工で最高の精度性能を発揮し、熱変形と重量変形を大幅に低減します。 X/Y/Z 軸は対称的な力の構造 .Dual のドライブの単位および等量均一な力の重心で最適表面の質を保障し、用具の生命を延長することができます設計されています。 可動部の重力と駆動面の距離をゼロにすることで、重心を駆動面に近づけました。 機械安定性はそれから改良され、最もよい機械剛性は保障することができます。 リニアモータで駆動するX/Y/Z軸 リニアモータで駆動するX/Y/Z軸は、優れた動特性と静的剛性を実現します。早送り速度は最大60m/min、加速度は最大0.5G～0.7Gです。構造がシンプルであり、無伝達で保守が容易です。 の電力損失が発生します。 ダイレクトドライブモータで駆動する2軸ヘッド 小型の外観は複雑な曲面加工に適しており、低誤差、高解像度、高速といった利点があります。
