電動式リベット備品用マシン CPAC

リベット自動航空用

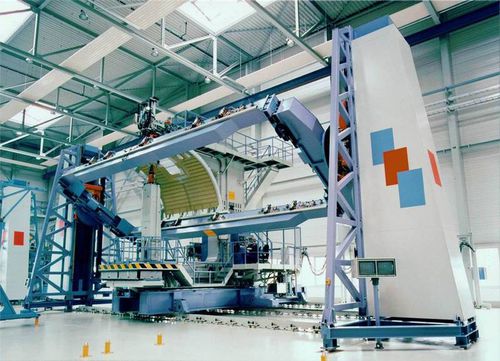

C-フレーム・パネル・アセンブリ・セル（CPAC）は高性能パネル・リベット・システムである。このシステムは世界で最も売れている締結機のコンセプトの一つです。小型から超大型のスキンと翼パネルを締結するのに理想的です。CPACは、優れた部品品質を維持しながら、最速のサイクルタイムを達成する。この適応性の高いシステムは、柔軟性の高い治具で構成することができ、ワークピースの柔軟性が高く、生産工程の統合も容易です。 CPACのコンパクトな設計と調整可能なステーションレイアウトにより、貴重な工場スペースを効率的に使用することができ、インフラへの投資を最小限に抑えることができます。Cフレーム位置決めシステムは、ワーク位置決めシステムから独立して移動し、維持することができます。ワークピースは水平方向だけでなく、垂直方向にもロードすることができます。 このシステムは、世界中で50台以上の納入実績があり、生産現場で高い評価を得ています。 技術データ リベッター 能力：最大21eaリベット／分 ドリルスピンドル送り: 最大300"/分 (7,620 mm/min) ドリル速度: 50 - 18,000 rpm 材質アルミニウム/チタン/複合材 カウンターシンク繰り返し精度：±0.0006インチ（±0.015 mm） オプション10/32" (7.9 mm) アップセット力：最大18,000ポンド（8,000 daN） クランプ力：110～1,543ポンド（50～700daN） 位置決めシステム リニア軸 X、Y、Z 回転軸A、B、C 位置決め精度直線軸：± 0.2 mm 位置決め精度回転軸：± 60 arc sec. 特殊機能 全電動締め付けシステム ドリルチャックと上部アンビルの高速ツールチェンジャー 高速/高精度ドリルスピンドル
