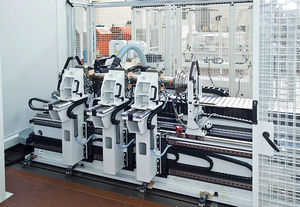

横型釣合試験機 ZB20/MS/AERO/S

電動式航空用自動

Overview ヘリコプターの駆動軸や類似の航空機ロータ向けに設計されたCEMBの水平軸バランサー。SAE／航空規格に準拠する設計で、OEM生産ラインおよびMRO保守センター向け。高回転の電動スピンドル駆動と、航空用に必要な多面・ハイパークリティカルバランシングを行う専用ソフトウェアを装備しています。

Key features

• 高回転シャフトおよび柔軟なロータに対応した不釣り合い計測システム。
• 高剛性ベースの水平構成と電動スピンドル駆動により、回転制御を高精度で実施。
• バランシング速度範囲：1000～8000 rpm。
• OEMラインおよびMROでの新製品・再製造部品のロータ処理に対応。
• 多面およびハイパークリティカルなバランスケース向けの専用ソフトウェアモジュール。
• オペレータ保護と機械の信頼性を考慮した統合保護および自動安全システム。
• 航空・防衛業界の要求事項に対応する設計。

Options

• 支持具のモータ駆動移動：パレット上の支持具をモータで移動させるシステムにより、治具交換の高速化と正確な位置決めを実現。
• オプションソフトウェアパッケージ：不釣り合い・位相表示以外の追加データ表示機能など、以下を含む拡張機能：
  • 支援バランス作業ツール（フライス加工、穴あけ、おもり追加）
  • 解析ツール（FFT、柔軟ロータ向けの2Fプログラム）
  • 統計・レポートツール
  • トレーサビリティおよびデータログ
• 過剰振動監視：三軸振動センサーが安全閾値超過時に回転を停止し緊急ブレーキを実行。
• ロータたわみ検出器：特定回転数でのロータたわみを測定し公差内かを確認する計測器。

Characteristics / Technical specifications

• 表示モデル：ZB20/MS/AERO/S
• 最大ロータ重量：20 kg - 44 lb
• 最大ロータ直径：220 mm - 8.66 in
• 最大回転長さ：4500 mm - 177.16 in
• バランシング速度（rpm）：1000 - 8000
• 機械容量（参考モデル）：20
• 電動スピンドル駆動例：ZB20/MS/GV/AERO/S

Applications

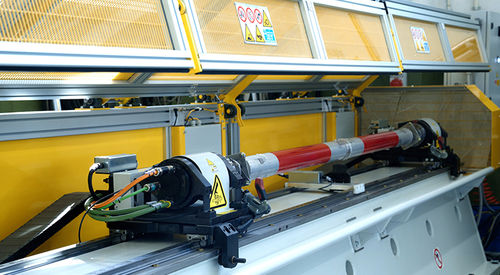

• ヘリコプター駆動軸、中間軸、小型ロータのバランシング。
• 航空部品のOEM組立ラインおよびMROメンテナンスセンター。
• 新品・修理・リマニュファクチャされたロータアセンブリの処理。

Compliance & Safety

• 航空・防衛業界の基準およびトレーサビリティ要件に準拠。
• 完全なオペレータ保護、非常停止および自動安全インターロック。
• プロセス中の安全管理のための振動・たわみ監視システム。
