管理用ソフトウェア Data4Flight®

デザイン航空用2D

概要
INSTRUMENT FLIGHT PROCEDURE DESIGN は、計器飛行手順の設計、管理、検証、航空データ管理、地図作成および空域設計に特化した CGX AERO のソフトウェアモジュール群です。スイートは GéoTITAN®、Data4Flight®、AIP-GIS Charting®、Airspace4Flight® といったブランドモジュールを含み、手順設計とデータワークフローの各フェーズに対応します。

Data4Flight®
Data4Flight® は航空データ管理ソリューションで、直感的なインターフェースにより運用効率を最大化し、データ交換の相互運用性を確保します。

• AIXM 5.1 拡張の集中データベース：スタンドアロンまたはサーバーモード（PostgreSQL または SQLite）。
• 複数フォーマットと標準のインポート/エクスポート：AIXM 4.5/5.1、ARINC 424、ARINC 816。
• GéoTITAN®、AIP-GIS Charting®、AIM4Flight®、Thales TopSky® との相互運用性。

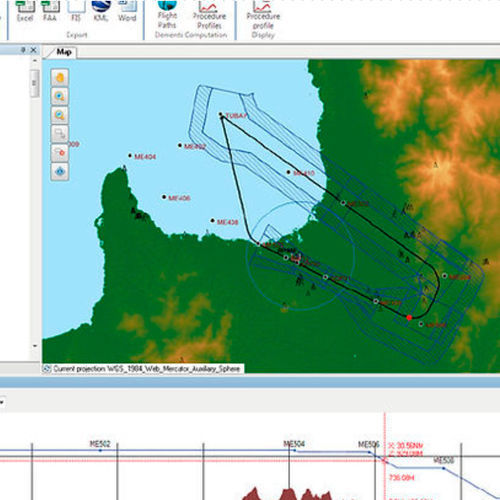

• 空間検証のための 2D/3D 表示。
• 組み込みのビジネスルールエンジン：事前定義ルールセット（ADQ、AIXM、ARINC 424）およびカスタムルール対応。
• 自動エクスポート：Flight Procedure Design 技術報告書を Excel・Word 形式で生成。

GéoTITAN®

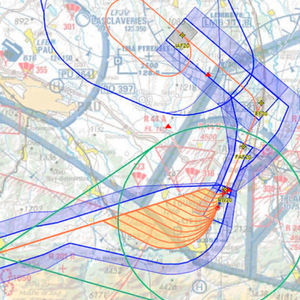

GéoTITAN® は従来型および RNAV の IFR 軌道と保護領域の自動作成・管理に特化した専門アプリケーションです。

• データベース駆動ワークフローで手作業を最小化。
• 手順設計業務と地理的コンテキストに最適化されたユーザーインターフェース。
• データ品質と整合性チェックを統合。
• WGS84 に基づく自動測地計算。
• 障害物および地形モデル（DTM）から保護領域と最低高度を自動算出。
• 規制チェックの自動化と、テンプレートによる柔軟な設計。
• AIXM 4.5/5.1 および Data4Flight® / AIM4Flight® とのネイティブ相互運用性。

AIP-GIS Charting®
AIP-GIS Charting® は ICAO Annex 4 に準拠した民間/軍用航空図の編集、更新、公開を行う地図作成アプリケーションです。

• ArcGIS (ESRI) を基盤とした高度な図表作成。
• AIXM 中央データベースへの直接接続でデータ整合性を保持。
• 地図作成ツール：時系列管理、地図要素の作成、データ駆動要素（オフビュー軌道、プロファイル表示、動的表）など。
• 製品管理：地図とテンプレートの文書管理、シンボルライブラリ、高度なラベリング、ルールベースのシンボル/テキスト生成。
• 品質管理：変更された要素と影響を受ける図表の自動検出、報告書作成およびワークフロー管理。
• テンプレート：ICAO Annex 4 の既定テンプレートおよびカスタマイズ可能なテンプレート。

Airspace4Flight®
Airspace4Flight® モジュールは Data4Flight® データベース内で空域および航路の設計・編集を可能にします。空域・経路属性を航空データのビジネスルールに照らして検証し、ICAO の設計推奨（Annex 11）および ICAO Doc 8168 Vol.2 に準拠した解析を提供します。

技術仕様

• 対応フォーマットと標準：AIXM 4.5 & 5.1、ARINC 424、ARINC 816。
• データベースモード：スタンドアロンまたはサーバー；PostgreSQL または SQLite バックエンド。
• 測地計算：WGS84 に基づく計算。
• 表示：環境の 2D / 3D レンダリング。
• ビジネスルールエンジン：事前定義されたルールセット（ADQ、AIXM、ARINC 424）およびカスタムルール対応。
• 自動計算：保護領域、障害物/DTM からの最低高度、測地計算。
• 相互運用性：GéoTITAN®、AIP-GIS Charting®、AIM4Flight®、Thales TopSky® とのネイティブ連携。
• エクスポート：技術報告書の自動生成（Excel、Word）。
• 地図作成：ArcGIS ベースの生産、シンボルライブラリ、ICAO Annex 4 準拠テンプレート。
