管理用ソフトウェア GéoTITAN®

デザイン相互運用性航空用

概要
INSTRUMENT FLIGHT PROCEDURE DESIGN は、飛行手順設計、航空データ管理、チャーティング、空域設計のための航空ソフトウェアソリューションおよびモジュールのスイートです。Data4Flight®、GéoTITAN®、AIP-GIS Charting®、Airspace4Flight® といった名前付きコンポーネントを含み、手順の作成、検証、可視化、相互運用性および製品生成を支援します。

Data4Flight® — 航空データ管理

• PostgreSQL または SQLite 技術に基づくスタンドアロンまたはサーバーモードで利用可能な集中型 AIXM 5.1 拡張データベース。
• 航空データ管理向けに設計され、直感的で使いやすいアプローチによりユーザー効率を最大化し、航空データ交換を通じて相互運用性を促進します。
• 対応フォーマットと標準でのデータ収集および交換：AIXM 4.5、AIXM 5.1、ARINC 424、ARINC 816。
• GéoTITAN®、AIP-GIS Charting®、AIM4Flight®、Thales TopSky® との相互運用性。
• 航空データの 2D および 3D 表示環境。
• 事前定義ルールセット（ADQ、AIXM、ARINC 424）による検証とカスタマイズ可能なビジネスルールをサポートする統合ビジネスルールエンジン。
• エクスポート：Flight Procedure Design の技術報告書を Excel および Word 形式で自動生成。

AIP-GIS Charting® — 航空チャーティング

• ICAO 添付書 4 に準拠した民間および軍用チャートの編集、更新、公開を可能にする航空チャーティング用ソフトウェアアプリケーション。
• ArcGIS (ESRI) プラットフォーム上に構築。
• 高度なチャート制作ワークフローと AIXM 中央データベースへの直接リンク。
• チャート制作全体でデータ整合性を維持。
• チャートの時相管理、地物作成、データ駆動要素（視界外経路、プロファイルビュー、動的テーブル）を含む図式データツール。
• 製品管理機能：チャートおよびテンプレートの文書管理、強力なシンボルライブラリ、高度なラベリングおよびルールベースのシンボル/テキスト生成。
• 品質管理機能：変更された地物と影響を受けるチャートの自動検出、レポート生成およびワークフローマネジメント。
• テンプレート：ICAO 添付書 4 の事前構成テンプレートおよび製図者固有の要件に対応するカスタマイズ可能なテンプレート。

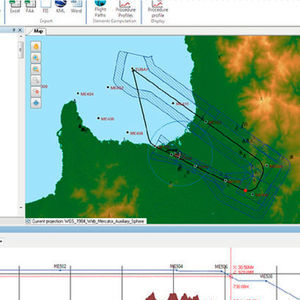

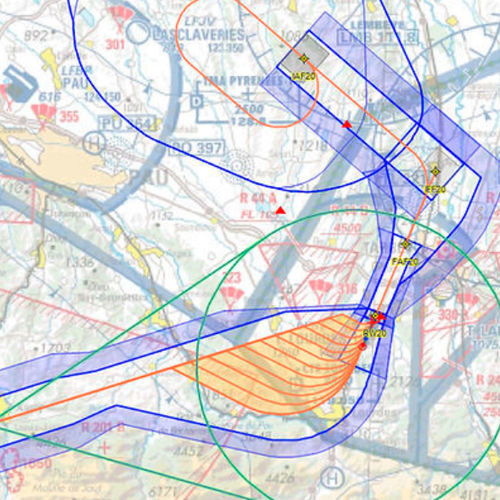

GéoTITAN® — 手順軌跡と保護領域の設計

• 従来型または RNAV IFR 軌跡およびそれらの保護領域の自動作成と管理に特化した専門アプリケーション。
• データベース駆動アプローチにより手入力を最小化し、ユーザーインターフェースを手順設計タスクに集中させます。
• データ品質と一貫性チェックを備えた手順設計向けの地理環境。
• WGS84 参照を用いた地殻計算の自動化。
• 障害物および地形デジタルモデル（DTM）からの保護領域および最低高度の自動算出。
• 規制チェックの自動化と自動テンプレートによる柔軟な設計。
• AIXM 4.5 および 5.1 を含む標準および外部システムとの相互運用性、Data4Flight® および AIM4Flight® との統合。

Airspace4Flight® — 空域および経路設計

• Data4Flight® データベース内で直接、空域および経路トラックの設計を可能にするモジュール。
• 空域や経路を表示・編集し、空域および経路の属性を航空データのビジネスルールに照らして検証することをサポート。
• ICAO の設計推奨（添付書 11）および ICAO Doc 8168 第2巻（Aircraft Operations – Construction of Visual and Instrument Flight Procedures）に準拠するための空域および経路固有の解析をサポート。

可視化、検証およびエクスポート

• モジュール間で利用できる 2D および 3D の可視化環境。
• 事前定義データセット（ADQ、AIXM、ARINC 424）によるビジネスルール検証の統合とカスタムルール作成機能。
• 自動エクスポートおよびレポーティング、Flight Procedure Design の技術報告書を Excel および Word 形式で自動生成。

仕様 / 技術的特長

• 対応データ形式および標準：AIXM 4.5、AIXM 5.1、ARINC 424、ARINC 816。
• データベースオプション：集中型 AIXM 5.1 拡張 DB；スタンドアロンまたはサーバーモード；PostgreSQL または SQLite サポート。
• GIS プラットフォーム：AIP-GIS Charting® は ArcGIS (ESRI) 上に構築。
• 座標系 / 測地系：WGS84 による地殻計算。
• 可視化：2D および 3D 環境のサポート。
• 検証エンジン：ADQ、AIXM、ARINC 424 のルールセットを備えたビジネスルールエンジン；カスタマイズ可能なルール。
• 自動計算：地殻計算、保護領域、障害物および DTM からの最低高度、規制チェックの自動化。
• 出力：Excel および Word による自動技術レポート；ICAO 添付書 4 に準拠したチャートの作成および公開。
• 相互運用性：GéoTITAN®、AIP-GIS Charting®、AIM4Flight®、Thales TopSky® およびその他の外部システムとの標準フォーマットによる連携。
• テンプレート：事前構成された ICAO 添付書 4 テンプレートおよび製図者と手順設計者向けのカスタマイズ可能なテンプレート。
• 品質管理：変更されたフィーチャーと影響を受けるチャートの自動検出、レポート生成およびワークフロー管理。
