ビューアソフトウェア Master

CAO製造業用航空用

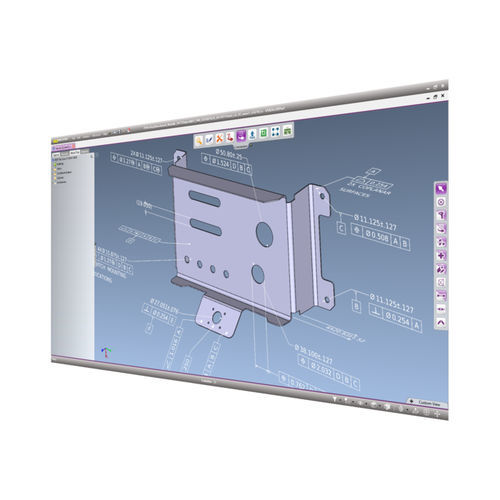

寸法や公差を含むネイティブCADモデルを変換し、モデルベース定義技術のすべての機能を使用して表示することができます。3D-Masterの使用により、2D図面の必要性を最小限に抑えることができます。なぜなら、3Dモデルには生産に関連するすべての情報が、いわゆるビューまたはキャプチャとして保存されているからです。 デジタル製造プロセスの簡素化 3D_Evolution は、Catia V5、NX、Creo、STEP AP 242、JT などの 3D マスター関連形式を含むすべての CAD システムからのデータを変換します。ビューアー ソフトウェア 3D_Analyzer は現在のすべての CAD データを読み込み、すべての 3D マスター固有の機能をサポートします。 2次元図面に含まれるすべての情報を3次元モデル上に表示するには、公差、注釈、寸法をビューで結合する特殊な技術が必要です。ビューを選択すると、設計者が事前に定義したとおりにモデルが配置され、特定の領域にズームインします。そのため、設計者が選んだ寸法のみが表示されます。 さらに、ビューに断面を保存することも可能です。その結果、3Dマスターモデルは、部品を製造するための2D図面が不要になりました。また、2D図面として作成・印刷された特定のビューと比較して、3Dマスターモデルはより使いやすく、より理解しやすいものとなっています。さらに、3Dマスターを使用することで、部品を製造するために必要なデータソースは1つだけとなり、曖昧な2D図面の異なる改訂版に起因するエラーや混乱をほぼ排除することができます。 完全かつ柔軟な使用方法 3D_Evolution MCAD コンバーター スイートは、寸法のグラフィック表示だけでなくセマンティック表示も転送します。
