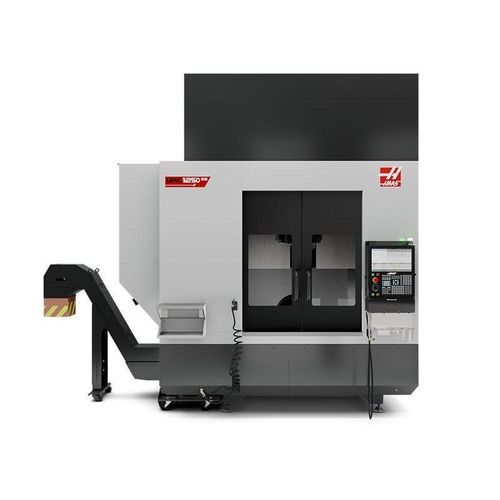

5軸複合工作機械 UMC-1250SS/50

縦型宇宙産業用大きなワークピース

概要 UMC-1250SS/50 は、50テーパーの UMC-1250/50 のスーパー・スピード版で、広い移動量と30インチのプラッタに、12,000 rpm の 50テーパー インラインスピンドルを組み合わせた機種です。高速のラピッドとトラニオン速度の向上により、3+2 加工および大型部品の同時5軸加工のサイクルタイムを短縮します。50テーパーの大きな接触面は、深いポケット加工用の長い工具使用や複雑形状へのアクセスを可能にします。航空宇宙、エネルギー、産業用部品に適しています。

主な特長

• 複雑形状向けの同時5軸加工
• 12,000 rpm 50テーパー インラインスピンドル (CT/BT50)
• 高速トラニオンと高速ラピッドによるサイクル短縮
• 大容量 30+1 サイドマウントツールチェンジャー (SMTC)
• Wireless Intuitive Probing System (WIPS) 同梱

モデル簡易説明 スーパー・スピード 5軸 50テーパー CNC 縦型フライス、移動量 50.00 in x 30.00 in x 28.00 in (1270 x 762 x 711 mm)

移動量 (S.A.E | METRIC)
X軸 | 50.00 in | 1270 mm
Y軸 | 30.00 in | 762 mm
Z軸 | 28.00 in | 711 mm
スピンドルノーズ〜プラッタ (~ 最大) | 32.0 in | 813 mm
スピンドルノーズ〜プラッタ (~ 最小) | 4.0 in | 102 mm

スピンドル
最大定格 | 60.0 hp | 44.7 kW
最大速度 | 12000 rpm | 12000 rpm
最大トルク | 140.0 ft-lbf @ 2200 rpm | 189.8 Nm @ 2200 rpm
駆動方式 | インライン ダイレクトドライブ
テーパー | CT または BT 50
軸受潤滑 | エア/オイル注入
冷却 | クーラントジャケット
補助冷却 | 空冷

B軸 – 傾動
移動範囲 | 120°～35° (仕様書参照) | 120°～35°
最大速度 | 170 °/sec | 170 °/sec
連続トルク | 2240 ft-lbf | 3037 Nm
ブレークトルク | 2000 ft-lbf | 2712 Nm

C軸 – 回転
移動範囲 | 360 ° | 360 °
最大速度 | 179 °/sec | 179 °/sec
連続トルク | 1854 ft-lbf | 2514 Nm
ブレークトルク | 900 ft-lbf | 1220 Nm
最大ワークスイング | 39.0 in | 991 mm

プラッタ
プラッタ径 | 30.00 in | 762 mm
プラッタ上最大荷重 | 1000 lb | 454.0 kg
パレットプール使用時の最大荷重 | 500 lb | 226.8 kg
Tスロット幅 | 0.626 in ～ 0.630 in | 15.90 mm ～ 16.00 mm
標準Tスロット数 | 7

送り速度
最大切削 | 833 ipm | 21.2 m/min
X軸ラピッド | 1200 ipm | 30.5 m/min
Y軸ラピッド | 1200 ipm | 30.5 m/min
Z軸ラピッド | 1200 ipm | 30.5 m/min

軸モータ / 最大推力
最大推力 X | 3300 lbf | 14680 N
最大推力 Y | 3300 lbf | 14680 N
最大推力 Z | 4050 lbf | 18015 N

ツールチェンジャー
タイプ | SMTC (Side-Mount Tool Changer)
容量 | 30+1
最大工具径 (フル) | 4.0 in | 102 mm
最大工具径、大 (隣接空) | 7.0 in | 178 mm
最大工具長さ (ゲージラインから) | 16.00 in | 406 mm
最大工具重量 | 30.0 lb | 13.6 kg
ツール間時間 (平均) | 4.20 s
チップ間時間 (平均) | 6.30 s

一般
クーラント容量 | 55 gal | 208 L

空気要件
必要空気量† | 4 scfm @ 100 psi | 113.0 L/min @ 6.9 bar
インラインエアホース | 3/8 in
エアカプラー | 3/8 in
最低空気圧 | 80 psi | 5.5 bar

電気仕様
スピンドル速度 | 12000 rpm
駆動方式 | インライン ダイレクトドライブ
スピンドル出力 | 60.0 hp | 44.7 kW
入力AC電圧 (3相) - 低 | 220 VAC
定格電流 (3相) - 低 | 105 A
入力AC電圧 (3相) - 高* | 440 VAC
定格電流 (3相) - 高* | 53 A

梱包寸法・重量 (抜粋)
国内パレット | 177.0 in x 110.0 in x 121.0 in | 450 cm x 279 cm x 307 cm
輸出用木箱 | 177.0 in x 112.5 in x 125.0 in | 450 cm x 286 cm x 318 cm
重量 | 18820 lb | 8537.0 kg

標準装備 / 含まれる機能 (抜粋)

• 12,000 rpm インライン 50テーパー スピンドル、60 hp ベクタードライブ (12K 50T HP)
• 30+1 サイドマウントツールチェンジャー、50テーパー (SMTC)
• Wireless Intuitive Probing System (WIPS)
• 55ガロン クーラントタンク (標準)
• 利用可能な制御機能：ワイドスクリーンモニタ、RJH-Touch XL、Ethernet、WiFi、HaasConnect、HSM、DWO/TCPC、Rigid Tapping

注記 上記仕様は標準機の構成に基づきます。オプション装備により仕様は変わる場合があります。† 空気消費量は選択したオプションにより変動する場合があります。
