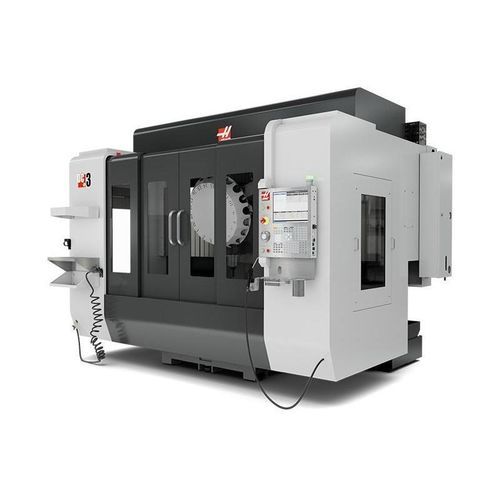

3軸複合工作機械 DC-3/40

縦型宇宙産業用大きなワークピース

概要
DC-3/40はガントリ式のドリル／タップセンターで、X軸に78.7 in / 2000 mmのストロークを持ち、長尺や狭幅部品、密度の高い生産レイアウトに対応します。ガントリ式の主軸ヘッドはX/Z軸に移動し、テーブルはY軸に移動して長手方向に完全に支持され、重量負荷に対応します。標準で10,000 rpmのCT40主軸と、高速タレット式20本仕様のツールチェンジャーを装備。オプションで12,000 rpmまたは15,000 rpmの主軸を選択可能です。

用途
建設、車両、航空分野に適合。長さ2 m以上、幅0.5 mまでの部品（長尺押出材、鋼チャネル、アングル材、配管など）を加工できます。

主な特長

• 長尺部品や高密度配置向けのX軸78.7 in / 2000 mmストローク
• CT40主軸 10,000 rpm（オプションで12,000 rpmまたは15,000 rpm）
• 高速タレット式ツールチェンジャー、20本収納
• 前面フラッシュ洗浄付き後方チップ排出でチップ処理を効率化

機械説明
ガントリ式の主軸ヘッドはX/Zに移動、テーブルはYに移動し長手方向に完全支持されて高荷重に対応します。タレット式チェンジャーと高速主軸オプションにより大量生産環境でのサイクル時間を短縮します。

移動量 / 寸法（抜粋）
X軸: 78.70 in / 2000 mm
Y軸: 19.70 in / 500 mm
Z軸: 11.80 in / 300 mm
スピンドル先端〜テーブル（最大）: 17.7 in / 450 mm
スピンドル先端〜テーブル（最小）: 5.9 in / 150 mm

主軸（抜粋）
最大出力: 15.0 hp / 11.2 kW
最高回転数: 10000 rpm（12kまたは15k選択可）
最大トルク: 52.0 ft-lbf @ 3000 rpm / 70.5 Nm @ 3000 rpm
駆動方式: インラインダイレクトドライブ
テーパー: CT40
軸受潤滑: グリースパック
冷却: 液冷

テーブル（抜粋）
長さ: 82.7 in / 2100 mm
幅: 19.7 in / 500 mm
T溝幅: 0.630 in / 16 mm
T溝中心間隔: 3.94 in / 100 mm
標準T溝数: 5
テーブル最大積載量（均等分布）: 1323 lb / 600 kg

送り速度
切削最大: 1100 ipm / 27.9 m/min
X軸早送り: 1200 ipm / 30.5 m/min
Y軸早送り: 1400 ipm / 35.6 m/min
Z軸早送り: 1400 ipm / 35.6 m/min

ツールチェンジャー（抜粋）
タイプ: タレット
容量: 20本
最大工具径（満載時）**: 4.3 in / 110 mm
大径工具（隣接空き）**: 6.3 in / 160 mm
最大工具長（ゲージラインより）: 7.90 in / 200 mm
最大工具重量: 11.0 lb / 5.0 kg
工具間（平均）: 1.50 s
チップ間（平均）: 2.50 s

タップ加工
最大タップ速度: 5000 rpm

一般 / ユーティリティ
クーラント容量: 66 gal / 250 L
エア必要量: 4 scfm @ 100 psi / 113.0 L/min @ 6.9 bar
インラインエアホース: 3/8 in
最低空気圧: 80 psi / 5.5 bar

注意
* 記載の仕様は標準構成のものです。オプション装備により仕様が変わる場合があります。高性能主軸オプションは異なる電力要件を持つことがあります。** オプションのツールチェンジャーは最大工具寸法が異なる場合があります。特大工具は隣接ポケットの空きが必要な場合があります。

技術仕様

• モデル: DC-3/40
• 機械種別: ガントリ式ドリル／タップセンター、3軸（ガントリヘッド X/Z、テーブル Y）
• Xストローク: 78.7 in / 2000 mm
• Yストローク: 19.7 in / 500 mm
• Zストローク: 11.8 in / 300 mm
• 標準主軸: 10,000 rpm、CT40（12kおよび15kオプション）
• 主軸出力（最大）: 15.0 hp / 11.2 kW
• ツールチェンジャー: タレット式、20本
• テーブル寸法 (L×W): 82.7 in × 19.7 in / 2100 mm × 500 mm
• テーブル最大積載量（分布）: 1323 lb / 600 kg
• 最大切削送り: 1100 ipm / 27.9 m/min
• 早送り (X/Y/Z): 1200 / 1400 / 1400 ipm
• クーラント容量: 66 gal / 250 L
• エア要件: 4 scfm @ 100 psi
• 標準装備: 後方チップ排出と前面フラッシュ洗浄、完全支持されたガントリテーブル移動
