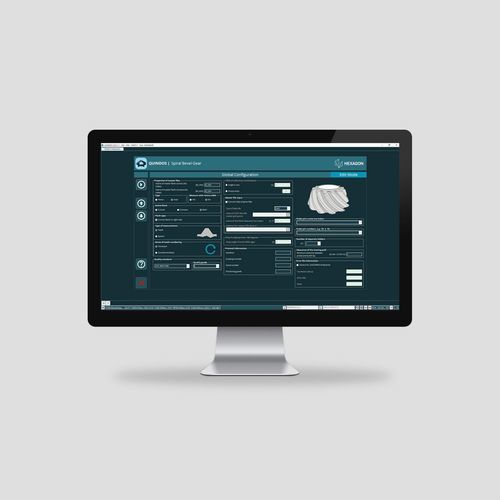

リポーティング用ソフトウェア QUINDOS

プログラミングCAO測定用

概要
Hexagon QUINDOS は特殊形状向けのモジュラー式計測ソフトウェアで、ギア、ブレード、スクリューコンプレッサ、カムシャフトなどの複雑部品をCADベースのCMM環境でプログラム、検査、評価するために設計されています。

主な機能

• CAD対応プログラミング: 複雑な測定タスクを作成・可視化・制御するためのCADベース環境。
• PMI駆動の自動化: 3D CADモデルのPMIを利用してプログラム作成を自動化し、検査計画を高速化。
• デジタルツインによるオフラインプログラミング: I++ Simulator と統合し、オフラインでのプログラム構築・検証・衝突回避を実現し稼働停止時間を短縮。
• 規格準拠のGD&T解析: 国際・業界標準に沿った高度な幾何公差評価とレポート。
• 強力なレポーティングと分析: 数値・グラフィック表示を組み合わせたカスタマイズ可能なレポート、トレーサビリティ、SPC連携によるプロセス監視。

アドオンモジュール

• 特殊形状モジュール: ギア、タービン、ブレード、ロータ等の専用評価モジュール。
• ソリューション別モジュール: 高度な評価・測定用途を拡張するモジュール。
• I++ Simulator: QUINDOS 用のデジタルツインベースのオフラインプログラミング環境。仮想機上でCMMプログラムを構築・テスト・検証。

製品の使用例

• プリズマティック部品の検査: 自動化ルーチン、GD&T解析、報告および工程管理をサポートする柔軟なCMMプログラミング。
• フリーフォーム部品の検査: 複雑な3D曲面（板金、車体部品等）を取得し、CADおよびGD&Tと比較。
• 複雑形状の検査: CADベースのプログラミングと高度な解析によりギア、タービンブレード、カムシャフトを高精度に検査。

なぜQUINDOSか
主要な国際計測規格をサポートし、生産やサプライチェーン全体で一貫性とトレーサビリティを確保します。後方互換性により既存のプログラム投資を保護し、触針・光学・マルチセンサなど幅広い計測システムに対応して多様な検査装置で単一プラットフォームの利用を可能にします。

QUINDOS 2026.1 の新機能

• CMM Check 3.0 テストゲージ: 規格準拠のモニタリングと中間検査ワークフローをQUINDOSに統合。
• 高速スキャン（VHS）のセットアップ高速化: CAD上でスキャンパスを作成、 新しいポイントタイプ、スキャンパラメータのバックグラウンド自動化。
• 回転テーブル対応のCNC互換CADプログラミング: 固定または可変の回転位置を単一ステップで生成し、多軸作業を効率化。
• ガイド付きグルーピングによる賢いジオメトリ処理: ジオメトリ種類のガイド選択、重複防止、固有名付けの自動化。
• 円弧経路対応の高度なモーション制御: 円形のクリアランス動作やスパイラル遷移を含む経路をサポート。
• ギア・駆動系解析の強化: 新しいラジアルランアウト評価、歯厚解析の詳細化、円筒ウォームの線形先端リリーフ解析対応。

リソース（パンフレット & 技術資料）

• QUINDOS パンフレット
• ギア向け QUINDOS ソリューション

技術仕様

• 製品名 / 型番: QUINDOS
• ソフト種別: 特殊形状向けモジュラー計測ソフトウェア
• 対応コンポーネント: ギア、タービンブレード、ロータ、プリズマティック部品、フリーフォーム部品、カムシャフト、スクリューコンプレッサ
• CAD統合: CAD対応プログラミング、PMI駆動の自動化
• オフラインツール: I++ Simulator デジタルツインによるオフラインプログラミングと衝突回避
• 規格対応: ISO、DIN、AGMA、JIS、VDI
• ギアデータ交換: VDI/VDE 2610 準拠のサポート
• GD&T: 高度なGD&T評価と規格準拠のレポート
• レポート & 分析: カスタムレイアウト、グラフィカル表示、トレーサビリティ、SPC連携
• マルチセンサ互換: 触針式、光学式、マルチセンサ計測システム対応
• 後方互換性: 既存プログラムを新バージョンでサポート
• 2026.1 の新機能: CMM Check 3.0、VHS スキャンワークフロー改善、回転テーブル CNC プログラミング、ガイド付きジオメトリグルーピング、円弧経路サポート、強化されたギア/駆動解析
