プログラミングソフトウェア Edgecam

FAO製造業用検査用

概要
Hexagon Edgecamは、CNCプログラミング向けのCAMソリューションで、オートメーション、最適化された工具経路、統合検査を組み合わせて加工ワークフローを加速し、プロセスの予測性を向上させます。フライス、旋盤、ミル/ターン環境をサポートし、航空宇宙、自動車、重工業のメーカー向けに設計されています。

主な利点

• インテリジェントな自動化：自動フィーチャ認識とStrategy Managerにより、プログラミングを高速化し、手動の段取りを削減して工程を標準化します。
• 高度な加工性能：Waveform荒取りやrace line仕上げを含む最適化された工具経路により、サイクルタイム短縮と表面品質向上を実現します。
• 統合検査と検証：プローブおよび機上検査ワークフローを組み込み、早期に問題を検出して手戻りを減らします。

機能

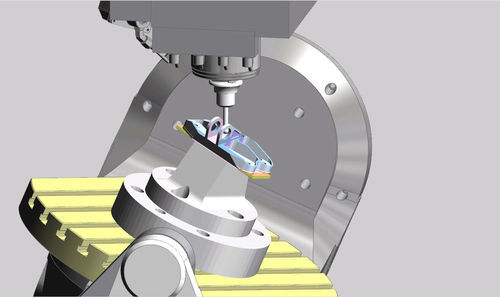

• 高度な多軸加工：3〜5軸フライス、複雑なミル/ターン、多軸マルチタスク機のプログラミングに対応し、最適化された工具経路を提供します。
• Waveform荒取り技術：一定の切りくず負荷を維持し、高速加工での材料除去効率と工具寿命を向上させます。
• Race line仕上げ：複雑形状に対して優れた表面仕上げを実現する高速仕上げ戦略。
• インテリジェントな自動化：自動フィーチャ認識、Strategy Manager、ナレッジキャプチャにより再現性のある段取りを支援します。
• 同時加工：2.5〜5軸の同時プログラミングおよび複雑な6軸構成に対応します。
• 旋盤およびミル‑ターン対応：マルチタレットやサブスピンドル機を単一環境でプログラムできます。
• 高速・重切削対応：一定の工具食い込みを維持する戦略、アングルヘッドやフェイシングヘッドのサポート、衝突検知シミュレーションを備えます。
• Edgecam Inspect統合：プローブと測定サイクルを加工シーケンスに組み込み、工程内検証を実現します。
• プログラミング自動化：PCI‑JavaScript自動化やフィーチャベースの加工によりノウハウを蓄積しNC生成を加速します。
• ターンキーのポスト処理と完全な機械シミュレーション：機械実行可能なNCコードを正確なシミュレーションと検証で生成します。

主なモジュール

• Edgecam Mill/Turn — 旋削とフライスを組み合わせた複雑なマルチタスク機のプログラミングと完全なシミュレーション。
• Edgecam Milling — 2.5軸から高度な5軸加工まで、直感的なワークフローと多軸工具経路を提供。
• Edgecam Turning — マルチタレット、サブスピンドル、同期旋盤操作に対応。

アドオンモジュール

• Edgecam Waveform — 一定の切りくず負荷を維持する高速荒取り戦略で、切削速度向上と工具寿命延長を実現します。
• Edgecam Inspect — 加工中のリアルタイム測定と検証のためのプローブサイクル統合。
• Edgecam Wire EDM — 2軸および4軸のワイヤ放電加工プログラミングとシミュレーション。
• Edgecam Intelligent Manufacturing — フィーチャ／ナレッジベースの戦略で工具経路作成を自動化します。

導入事例（抜粋）

• AI Met Limited：Edgecamの自動化と最適化された工具経路により効率向上とサイクルタイム短縮を実現。
• Société Toulousaine d’Étude d’Usinage：高度な工具経路戦略で航空宇宙部品の精度と安定性を達成。
• Raybar Machine Company：統合検査とリアルタイム検証によりダウンタイムと不良率を低減。
• Logan Machine Company：自動化されたCNCプログラミングと工程内検証の導入で生産性向上を達成。

ダウンロードと資料

• Edgecamの製品パンフレット、リリースノート、製品ドキュメント（PDFでダウンロード可能）。
• 顧客事例および導入リファレンスによる実運用での利点の紹介。

技術仕様

• フライス：3〜6軸戦略および複雑な多軸ワークフローをサポート。
• 旋盤およびミル‑ターン：マルチタレット、サブスピンドルおよび複合環境をサポート。
• 高速加工：Waveform荒取りおよび工具の一定関与を維持する戦略。
• 重切削加工：大型複雑部品向けにアングルヘッドやフェイシングヘッドをサポートし衝突検知シミュレーションを提供。
• 統合検査：Edgecam Inspectによる機上プローブと計測の統合。
• 自動化：自動フィーチャ認識、Strategy Manager、PCI‑JavaScript、ナレッジキャプチャ。
• ポスト処理：機械対応ポストプロセッサと完全な機械シミュレーションで機械準備済みNCコードを生成。
