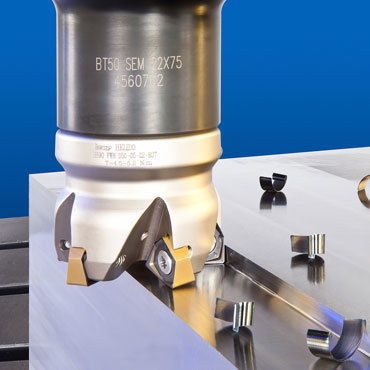

円筒形フライスカッター H690-07

炭化物金属用スチール用

製品概要
ヘリドゥ690 トリゴンタイプは、鋳鉄・鋼の粗〜中仕上加工に対応する高能率ミーリング工具です。径方向・軸方向共にポジティブすくい角のチップを採用し、ワークへの侵入と退出がスムーズです。両面6コーナー使いのチップ形状と最新チップ材質の相乗効果により生産性を向上し、加工コストを削減します。

特長

• トリゴン形状チップ採用、90°リードカッター。
• チップは両面6コーナー使いで経済的。
• 径方向・軸方向共にポジティブすくい角を有するチップ。
• 高精度90°肩削り、斜め沈み加工に対応。
• 様々な加工において経済性に優れる設計。

加工用途

• 平面加工（Facing）
• 肩削り（Shouldering）
• ポケット加工（Pocket）
• その他の汎用ミーリング工程（高能率粗加工等）

カッター径
Φ32-125 mm（1.25-4.0" inch）

チップ情報

• チップサイズ: 7 mm
• 推奨チップ材質: IC808, IC830, IC810, IC5100, IC845, IC5400, IC330

製品の効果
革新的なトリゴン（Trigon）形状チップと高性能材質の組合せにより、切削抵抗の低減、切れ味の持続、工具寿命の延長を実現。両面6コーナー使いのインサートによりランニングコストを低減できます。

特徴／仕様（技術的項目）

• 製品名（商用表記）: HELIDO H690
• タイプ: トリゴン（Trigon）形状、90°リードのヘリカル切刃ミーリングカッター
• 用途: 鋳鉄・鋼の粗〜中仕上加工、高能率ミーリング
• チップ: 両面6コーナー使い（7 mm）
• 対応チップ材質: IC808, IC830, IC810, IC5100, IC845, IC5400, IC330
• カッター径範囲: Φ32〜125 mm（1.25〜4.0"）
• 主な加工: 平面加工、肩削り、ポケット加工、スロット・溝等の汎用ミーリング
