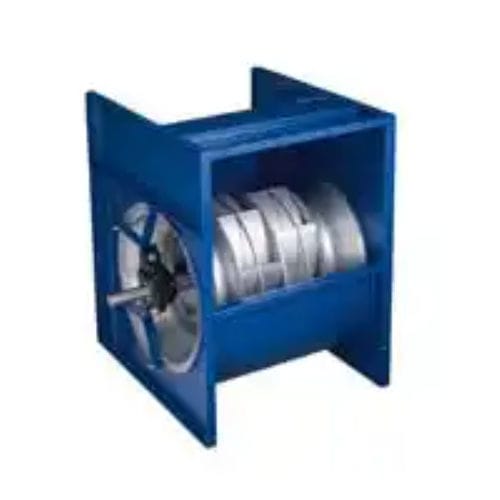

遠心扇風機 VRK series

製品説明
LTG の VRK シリーズの遠心ファンは小型から中型のサイズで提供されます。ボルト接合のハウジングには、後向きに曲げられた羽根を持つ溶接型の羽根車が組み込まれています。排気側の一方が完全に開放されており、動圧損失が低減され、ドラム型ファンと比べて駆動出力が約25%低くなります。VRK シリーズの代表的な圧力範囲は最大 2 000 Pa、風量は最大 100 000 m³/h に達します。

バリエーション
本シリーズは片吸込式または両吸込式、複数の駆動方式および豊富なアクセサリー群で提供されます。

適用分野

• 建材・断熱材
• ベーカリーテクノロジー
• 印刷・製紙技術
• 不織布
• 農業・木材技術
• 表面処理技術
• たばこ製造機
• 乾燥技術
• プロセスエンジニアリング
• 食品・飲料
• その他の産業ソリューション
• 繊維技術 / 不織布
• 熱処理およびプロセス工学

技術データ（抜粋）
型式 | 羽根車長さ [mm] | 風量 [m³/h] | 最大静圧 [Pa] | 効率 [%]
VRK 280 | 280 | 3 500 | 2 000 | 72.5
VRK 315 | 280 | 4 500 | 2 200 | 72.5
VRK 355 | 280 | 5 500 | 2 200 | 72.5
VRK 400 | 280 | 7 000 | 2 200 | 72.5
VRK 450 | 280 | 10 000 | 2 200 | 72.5
VRK 500 | 280 | 14 000 | 2 200 | 72.5
VRK 560 | 280 | 17 000 | 2 200 | 72.5
VRK 630 | 280 | 21 000 | 2 200 | 72.5
VRK 710 | 280 | 26 000 | 2 200 | 72.5
VRK 800 | 280 | 35 000 | 2 200 | 72.5
VRK 900 | 280 | 45 000 | 2 200 | 72.5
VRK 1 000 | 280 | 55 000 | 2 200 | 72.5

特長 / 技術仕様

• Vベルトまたは平ベルトによる駆動
• DIN ISO 21940-11 に基づく品質等級 G 6.3
• コンパクトな寸法
• 低騒音
• 安定した圧力特性
• システム抵抗が変化した場合、モーターの過負荷が発生する可能性
• 後向きに曲げた溶接羽根車
• 動圧損失低減と駆動出力低下のための片側開放型吐出口
• 典型的な圧力範囲：最大 2 000 Pa；風量最大 100 000 m³/h
