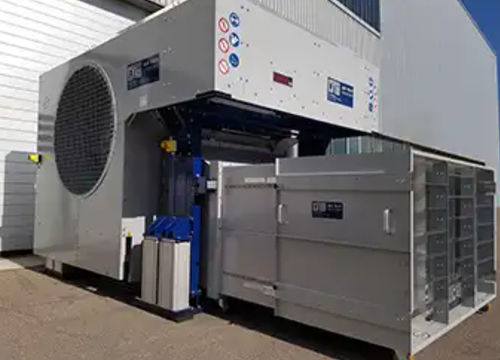

航空ウィンドトンネル VRSF/VAF

製品概要
LTG SC03 Fahrtwind-Simulators は、吐出面積1.7 m²上で均一な気流分布を実現し、SC03 試験（CFR § 1066）の要件を96 km/h（60 mph）まで満たします。固定式および移動式の構成により異なる試験セルに対応し、一部機種は周囲温度-40 °Cまでの動作が可能です。オプションの付加ノズルにより、WLTP用途で約135 km/hまで吐出速度を向上できます。

特長

• 吐出面積1.7 m²での均一な気流分布（SC03：CFR § 1066 準拠、96 km/h / 60 mphまで）
• 試験セルレイアウトに応じた固定式および移動式の構成
• 広い周囲温度動作範囲（一部機種は-40 °Cまで対応）
• WLTP用に吐出速度を高めるオプションの付加ノズル（約135 km/hまで）

技術データ

• VRSF 1120 E4030 — 平均吹出速度: 96 km/h (60 mph); 吹出断面 H×W: 1000 × 1700 mm; 下端からの吹出高さ: 150–450 mm; 輸送風量: 163,200 m³/h; 周囲温度: -40～+50 °C; 適用: SC03, CFR
• VRSF 1120 E4030（同ファミリー）— 137 km/h (85 mph); 800 × 1000 mm; 200–500 mm; 109,600 m³/h; -40～+50 °C; CFR
• VRSF 1120 E4030（同ファミリー）— 145 km/h (90 mph); 800 × 1000 mm; 200–500 mm; 160,000 m³/h; -40～+50 °C; CFR
• VRSF 1120 E4030（付加ノズル／WLTP）— 135 km/h; 600 × 1000 mm; 200–500 mm; 81,000 m³/h; -40～+50 °C; WLTP
• VRSF 1120 E3961 — 160 km/h; 1000 × 800 mm; 50 mm; 128,000 m³/h; -10～+45 °C; RDE, WLTP
• VAF 2x1120 E4004 — 96 km/h (60 mph); 1000 × 1700 mm; 150 mm; 163,200 m³/h; +10～+40 °C; SC03, CFR
• VAF 2500 E3934 — 180 km/h; 1100 × 2000 mm; 200–500 mm; 400,000 m³/h; 0～+40 °C; アプリケーション固有
• VAF 2240 E3949/E3904 — 160 km/h; 1000 × 2000 mm; 200–500 mm; 320,000 m³/h; 0～+40 °C; アプリケーション固有
• VAF 2240 E3794 — 145 km/h; 1800 × 1050 mm; 100 mm; 270,000 m³/h; -10～+40 °C; アプリケーション固有
• VAF 2240 E3847 — 145 km/h; 1000 × 2000 mm（360°回転可能）; —; 290,000 m³/h; -10～+40 °C; アプリケーション固有
• VAF 1400 — 100 km/h; 715 × 1400 mm; 125 mm; 100,000 m³/h; +10～+40 °C; アプリケーション固有

仕様・技術仕様

• 均一分布のための吐出面積：1.7 m²（SC03 試験の参照値）
• 規格と適用範囲：SC03（CFR § 1066）；選択されたバージョンは WLTP および RDE にも対応
• WLTP 用に吐出速度を上げるオプションの付加ノズルを用意（約135 km/hまで）
• 機種により定格搬送風量は約81,000 m³/h〜400,000 m³/hの範囲
• 吹出断面と高さは機種により異なるため、機種別の寸法は技術データを参照
• 周囲温度動作範囲は機種により異なる：一部機種は-40 °C〜+50 °Cに対応
