ファンコイルユニット QVC

概要
高い快適性を求める冷房および暖房用途向け。循環型のユニットとして、室内への外気供給が独立した換気システムまたは窓換気で確保される用途に特に適しています。

主な特長

• 置換換気により快適な室内環境を実現
• 汚染物質が熱エネルギーにより狙って排出される
• パラペットの化粧カバーは建築家または発注者が自由に設計可能
• 下から上への気流により冷房時のエネルギー節約が可能
• ディフューザーは異なるパラペット高さ・幅に対応可能

制御
LTG Connected Intelligence：建物管理システムがなくても需要に応じた換気を実現。分散型の制御インテリジェンスで、効率的・拡張性あり・バス互換。

技術データ
機能

• 冷房
• 暖房
• 外気供給（オプション）

LpA = 35 dB(A) の技術データ
最大冷房出力：1200 W（冷水供給温度16 °C / 吸込温度27 °C にて）
最大暖房出力：3400 W（温水流入温度70 °C / 吸込温度20 °C にて）
電力消費（概算）：10 W
冷房出力（最大）：950 W
外気流量（最大）：140 m³/h

寸法（長さ x 幅 x 高さ mm）
800-1600 x 197 x 600

風の拡散

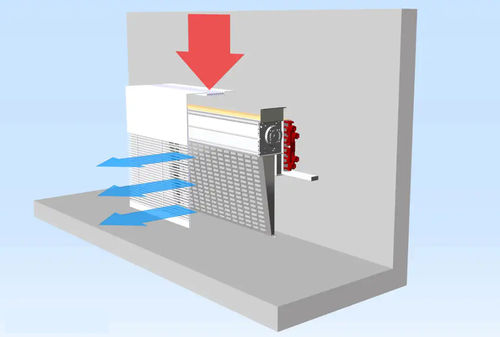

QVCのパラペット設置に合わせた風の拡散（流れの図示あり）。

技術仕様

• モデルシリーズ：QVC series（資料中参照バリアント：QVC-2、QVC-4）
• パラペット（サッシ台）取り付け用に設計
• 機能：冷房、暖房、外気供給（オプション）
• 最大冷房出力：1200 W（基準条件）
• 冷房出力（代替）：最大 950 W
• 最大暖房出力：3400 W（基準条件）
• 電力消費（制御/運転）：約 10 W
• 外気流量：最大 140 m³/h
• 音響基準：LpA = 35 dB(A)
• 寸法（L x W x H）：800-1600 x 197 x 600 mm
