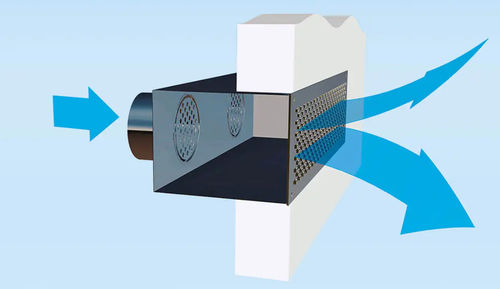

空気ディフューザー BLQ

概要
BLQ段差用ディフューザーは大空間の換気に適しており、映画館、劇場、コンサートホールなどに特に適しています。

用途と設置
加圧フロア（プレッシャーフロア）への設置を想定して設計されています。給気は、例えば窓面下部に設けたストリップ型のエアボックス経由で行うことができます。低い冷負荷での使用や、静的冷却面と組み合わせて衛生上必要な調整済みの外気量を供給する用途に適しています。

主な特長

• 温度差が大きい場合でもドラフトのない均一な気流分布
• 段差埋め込み設置により目立たず既存の建築に調和する外観
• RALやPantoneなど、各種カラースケールでの個別色指定が可能。ステンレス等の特注仕上げは別途対応
• 長いジェット浸透深度を持つ低乱流の置換気流

設計 / オプション
絞り要素（スロットル）をオプション設定可能。カスタムカラーや特殊素材の仕様は別途対応します。

技術データ（概要）
LpA = 35 dB(A)のデータ：
給気風量 [m3/h]：ディフューザー一台あたり最大200（サイズにより変動）
圧力損失 [Pa]：< 10
温度差（室内空気 - 給気）[K]：1 - 6
音響出力レベル [dB(A)]：≤ 35
床上高さ [mm]：122
寸法（長さ x 高さ、mm）：最大1340 x 最大240
深さ [mm]：103

使用例 / 適用事例
典型的な用途：劇場やコンサートホールの客席段差やステップエリアなど、目立たず低乱流の置換給気が求められる大空間。

仕様

• 型式 / シリーズ：BLQ
• 給気風量：ディフューザー一台あたり最大200 m3/h（サイズにより変動）
• 圧力損失：< 10 Pa
• 温度差（室内空気 - 給気）：1 - 6 K
• 音響出力レベル：≤ 35 dB(A)
• 床上高さ：122 mm
• 最大寸法（L x H）：最大1340 x 最大240 mm
• 深さ：103 mm
• 設計 / オプション：絞り要素あり；色指定（RAL, Pantone 等）；特注仕上げ（例：ステンレス）対応
• 設置：段差／加圧フロア設置用；ストリップ型エアボックス経由の給気可能
