航空交通管制用ディスプレイ

概要

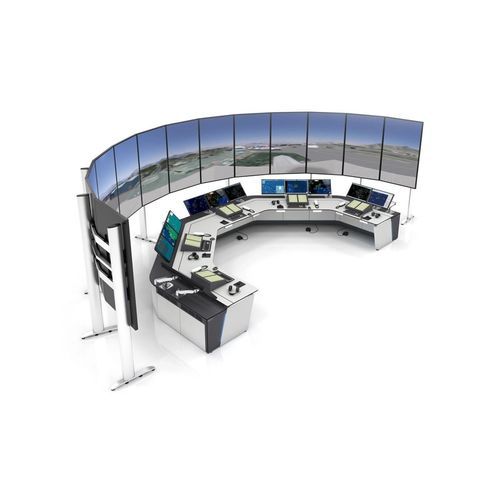

Tower Sim Display 360は、ATCタワーの訓練およびシミュレーション向けに設計された高強度鋼製の自立型表示フレームです。実稼働のタワー視野を再現し、部分タスクレーダートレーナー、フルタワー複製、マルチロールシミュレーション等の没入型視覚構成に対応します。フレームは大画面縦置きフラットディスプレイに対応し、120°の放射状セグメントから360°の全周配置まで構成可能です。

主な特徴

• 構成可能なジオメトリ：線形または放射状レイアウト（120°〜360°）
• 縦置き大画面ディスプレイ対応（公称65インチ〜100インチ以上）
• 個別ディスプレイへ迅速にアクセス可能なポップアウトマウント
• 精密なパネル整列を可能にする水平シフトおよびマイクロ調整機構
• 360°構成用の収納式オペレータ用出入口（手動またはリモート制御オプション）
• 大画面の安全な取り扱いと設置を支援する専用サービストロリー付属
• 運用中の安定性を確保する高強度鋼製の自立構造

用途

• 部分タスクレーダートレーナーの導入およびレーダーシミュレーション端末
• 手順および視覚トレーニング向けのフルタワー複製シミュレーションスイート
• 没入型タワー環境を必要とするマルチロールシミュレーションシステムおよび訓練センター
• タワーレベルの視覚再現が求められるATC統合管制室環境

設置および保守機能

• ポップアウトマウントにより保守時のディスプレイへのアクセス、取り外し、交換が容易
• 水平シフトとマイクロ調整でマルチスクリーン配列全体の精密な整列を実現
• 収納式オペレータ出入口により、360°システムで視覚シーンを乱さずに講師/オペレータの出入りが可能
• 専用サービストロリーは大画面縦置きディスプレイの安全な揚重、位置決め、設置を支援

統合および互換性

• ATCコンソール家具および管制室インフラと組み合わせて使用するよう設計
• 標準的なATCオペレータ座席および長時間使用のチェアと互換
• ATCシミュレーションで一般に用いられる表示ハードウェアおよび映像処理システムと適合

技術仕様

• 構造：高強度鋼製の自立フレーム
• 構成ジオメトリ：線形または放射状レイアウト、120°〜360°
• ディスプレイ対応：縦置きフラットディスプレイ、公称範囲65”〜100”+
• マウント：ポップアウトマウント；精密整列のための水平シフトおよびマイクロ調整
• オペレータアクセス（360°）：収納式出入口；手動またはリモート制御オプション
• 設置補助：大画面ディスプレイの安全な取り扱いのための専用サービストロリー
• 想定用途：ATCタワー訓練、レーダーシミュレーション、フルタワー複製環境
