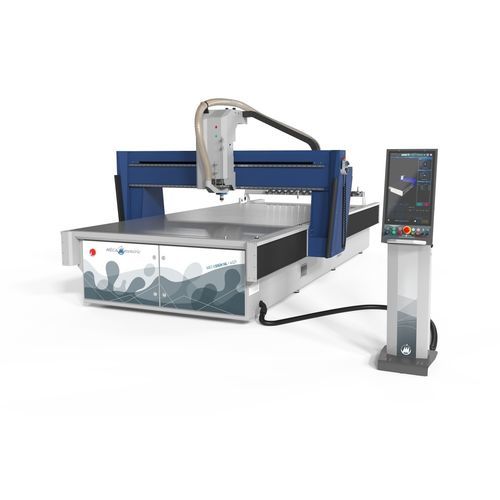

CNCフライス盤 MECASIGN NL

縦型航空用3軸

使いやすさと最高の性能を追求して設計 堅牢で、あらゆる用途に対応するフライス盤 概要 数多くの機能を備えたMECASIGN NLは、精密かつ迅速な切断・加工に必要なすべてを網羅した多用途な機械です。フライス加工専用、または追加の横方向ヘッドを用いたフライス加工＋ナイフ切断に対応する、必須オプションをすべて含むパッケージ仕様です。 特長

• サイドヘッドを装備したオールインワンマシン：垂直ブレード（振動式・非振動式）
• 可動式ブレード（振動式・非振動式）
• 成形ホイール
• ディスクブレード
• 表面マーキング用スコアリングスタイラス

標準装備

• 独立した吸引ゾーンを備えたアルミニウム製真空テーブル
• 調整可能な吸引ノズル
• 位置合わせ用レーザー
• 格納式インデックスストップ

対応素材

• ポリマー：PMMA、PEHD、PS、PET、PETG、PU、PC、ABS、PVC…（実心またはハニカムパネル）
• 木材および副産物：MDF、TRESPA、フェノール樹脂系材料、天然木
• 軽合金： アルミニウム、真鍮、銅、亜鉛
• 複合材料：Alucobond®、Dibond®および類似品、ガラス／エポキシ、カーボン／エポキシ
• ハニカムパネル：Nida®、 Nomex®
• 金型・模型用機械加工可能プレート
• ゴムおよびその派生品
• あらゆる密度の発泡体
• 紙、段ボールおよびその派生品
• 薄肉プラスチック（PVC、PS、PET、PETG、ABS、PC…）

ハイエンド工具室

• 特殊工具用のISO30コーンおよび／またはヘッド用スロット10～15箇所
• センサー2基搭載可能（構成による）

数値制御およびHMI

• 可動式制御パネルに搭載された21インチの縦型タッチスクリーン
• オンライン操作ガイダンス機能を備えた、モダンでシンプルかつ使いやすいHMI（見落としやミスを防ぐため）

特性／技術仕様

• 構造：機械溶接された高慣性鋼製のモノブロックシャーシおよび移動式ガントリー
• テーブル：アルミニウム製固定テーブル（消耗品用トップカバーはオプション）
• ガイド： 研磨済みプリズムレールおよび予圧付きボールベアリング
• 伝動：全軸に予圧付きナットを備えたボールねじ（X軸には2本のボールねじ）
• 駆動：全軸にアブソリュートエンコーダ付きブラシレスモーター（X軸には2基のモーター）
• 工具交換： 自動 ISO30
• エレクトロスピンドル：HSD951-SM（出力および回転数についてはスピンドルブロックを参照）
• 独立した吸引ゾーンと調整可能な吸引ノズルを備えた真空テーブル
• 位置合わせ用レーザーおよび格納式インデックスストップ

外形寸法（2機種） MECASIGN NL 3121 | MECASIGN NL 4121 X軸移動量（mm）：3085 | 4085 Y軸移動量（mm）：2070 | 2070 Z軸移動量（mm）：245 | 245 コラム間クリアランス（mm）：2260 | 2260 ガントリー下またはスピンドル先端下のクリアランス（mm）：320 | 320 全長（mm） - ポンプを除く：4470 | 5470 全幅（mm）：2963 | 2963 高さ（mm）：2250 | 2250 平均重量（kg）：3700 | 4500 高回転速度のパワフルな電動スピンドル 型式：HSD951-SM 最大出力 S1-S6 (kW)：8 - 9.6 最大トルク S1/S6：12,000 rpm 時 6.4 / 7.7 Nm 回転数 (tr/min)：0 ～ 24,000 rpm 冷却剤：エア 冷却方式：ファン 工具交換：自動 ISO30
