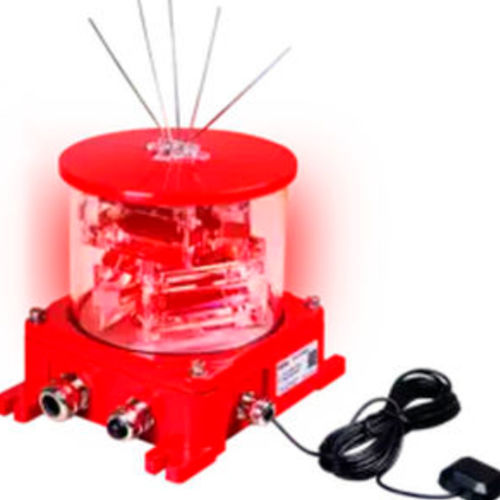

障害ライト OFC-RI-048-RIR中電圧フラッシュ
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 障害
- 技術
- IR
- その他の特徴
- 赤, フラッシュ, 中電圧
- 出力
10 W
- 電圧
48 V
詳細
製品説明
規格・認証
電気的特性
機械的特性
光学特性
追加情報
技術仕様
- 簡易設置のための電源内蔵フラッシュヘッド
- 強化ガラスカバーとアルミベースを備えた6つのObsta光学
- メンテナンス時に部品が外れない前面開口式フラッシュヘッド
- IR構成時にNVG対応
- FAA Engineering Brief 98 に準拠したアラーム
- 故障時を表示するサージ保護インジケータ付き
- 圧力平衡用メンブレンベント
- オプションのサイドライト用トップ同期（L-810系）
- GPSアンテナ標準装備；内部フォトセルオプション '-R'
- 内部ディップスイッチで選択可能：ICAO 中強度タイプB（20/30/40/50/60 fpm）、ICAOタイプC、またはFAA L-864（発注時に指定）。FAA L-864 および L-885 はサフィックス L864 / L865 で注文
規格・認証
- 適合規格：ICAO Annex 14 Chapter 6、FAA AC 150/5345-43J、UK MOD、Transport Canada
- 認証：FAA (AC 150/5345-43J)、ETL認証、DGAC（フランス）
電気的特性
- 主電圧：48V DC（-10%；+15%）
- 平均消費電力：10W（ICAO/FAA 設定 @ 30 fpm）
機械的特性
- 保護等級：IP66
- 配線：ニッケルメッキ真鍮グランドでのケーブル導入；端子接続
- 動作温度：-40 ～ +55 °C
- 重量：5 kg
- 寸法：220 x 190 x 190 mm
- ケーブル導入口径：7～13 mm
- 導体断面積：電源最大6 mm²、信号最大1.5 mm²
- 取付：Ø9 mm×4穴、ピッチ200 x 140 mm
光学特性
- IR 強度・波長：600 mW/sr @ 800–900 nm
- 有効夜間出力（0°）：2000 cd（赤）＋IR
- 夜間色：赤
- 垂直ビーム拡がり：3°
- 水平カバレッジ：360°
- 既定フラッシュレート：30 回/分（選択可）
追加情報
- 型式：OFC-RI-048-R
- 部品番号：113790RI-048-R
- ページ上の表記：OFC-RI-048-R
- GPSアンテナ付属；内部フォトセルはオプション
- アラームおよびサージ保護インジケータ標準装備
技術仕様
- 型式：OFC-RI-048-R
- 部品番号：113790RI-048-R
- 説明：赤色中強度障害灯、FAA L-864、ETL認証
- 主電圧：48V DC（-10%；+15%）
- 平均消費電力：10W（ICAO/FAA @ 30 fpm）
- IR 強度・波長：600 mW/sr @ 800–900 nm
- 有効夜間出力（0°）：2000 cd（赤）＋IR
- 垂直ビーム拡がり：3°；水平：360°
- フラッシュパターン：ICAO B 選択可 20/30/40/50/60 fpm；既定 30 fpm
- NVG対応（IR使用時）
- FAA Engineering Brief 98 準拠のアラーム
- 故障表示付きサージ保護
- メンブレンベント
- オプションのサイドライト用トップ同期（L-810系）
- GPSアンテナ付属；内部フォトセルオプション有り
- 保護等級：IP66
- 動作温度：-40 ～ +55 °C
- 重量：5 kg
- 寸法：220 x 190 x 190 mm
- ケーブル導入口径：7～13 mm
- 導体断面積：電源最大6 mm²、信号最大1.5 mm²
- 取付ピッチ：Ø9 mm×4穴、200 x 140 mm
- 規格：ICAO Annex 14 Ch.6、FAA AC 150/5345-43J、UK MOD、Transport Canada
- 認証：FAA、ETL、DGAC（フランス）
