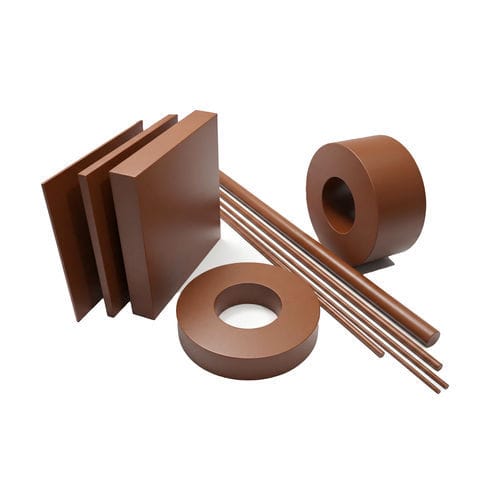

棒状ポリイミド製 Meldin® 7001

シートチューブ式航空

概要
Meldin® 7000は熱硬化性ポリイミド（PI）系のシリーズで、高温下での優れた寸法安定性を目的に設計されています。73°F（22.8°C）から500°F（260°C）までのサイクル試験で、2日間の変寸率が<0.04%であることが確認されています。また、耐熱衝撃性にも優れ、厳しい環境下でのタイトな公差保持に適しています。

主要グレードと配合
シリーズには複数のグレードがあり、各々特性が異なります。Meldin® 7022は非常に低い熱膨張係数を示し、アルミニウムに類似した膨張挙動を持ちます。Meldin® 7021は重量比で約15%の石墨を含み、高温用ベアリング、シール、スラストワッシャーなどの自己潤滑特性を提供します。7000シリーズは、機械的・熱的性能を高めるために追加充填材で調整可能です。

性能特性

• 高温での極めて高い寸法安定性（73°F → 500°Fサイクル、2日間で変寸率<0.04%）。
• 優れた耐熱衝撃性。
• 選択グレードで低い熱膨張係数（例：7022はアルミ類似の挙動）。
• 自己潤滑グレード（例：石墨含有の7021）はベアリングや低摩耗部品に適する。
• 自己潤滑グレードのP × V限界：乾燥状態で>300,000 psi·ft/min（10.5 W/mm2）；液体またはグリース潤滑下で>1,000,000 psi·ft/min（35.0 W/mm2）。

用途
Meldin® 7000は金属代替と熱安定性が求められる用途で使用されます：航空機構造部品、衛星コネクタ、高温ベアリング、シール、スラストワッシャー、精密構造部品、半導体分野の部品など。

標準仕様
材料：ポリイミド（PI）ベース — 極端な温度向けに設計
使用温度範囲：-200°C～+315°C
機械強度：40 MPa
製造プロセス：ホットコンプレッション成形；等方圧成形；直接成形
公差管理：±10 µm
代表寸法：丸棒：φ80 mm × L 1 m；チューブ：φ10.5 mm × L 50 mm；シート：300 mm × 50 mm；特殊形状：180 mm × 50 mm

追加情報
7000シリーズは直接成形によりコスト効率と生産性の向上を図っています。純度と充填材の最適化により、アルミニウム、セラミック、他の高性能プラスチックの代替が可能です。

技術特性

• 材料種別：熱硬化性ポリイミド（PIベース）。
• 寸法安定性：73°F（22.77°C）→500°F（260°C）サイクル後、2日間で変寸率<0.04%。
• 使用温度範囲：-200°C～+315°C。
• 機械強度：40 MPa。
• 製造工程：ホットコンプレッション成形；等方圧成形；直接成形。
• 公差管理：±10 µm。
• 代表寸法：丸棒（φ80 mm × L 1 m）；チューブ（φ10.5 mm × L 50 mm）；シート（300 mm × 50 mm）；特殊形状（180 mm × 50 mm）。
• 代表グレード：7001；7021（≈15%石墨、自己潤滑）；7022（非常に低いCTE）；7500。
• 自己潤滑時のP × V性能：乾燥で>300,000 psi·ft/min（10.5 W/mm2）；潤滑で>1,000,000 psi·ft/min（35.0 W/mm2）。
• 耐久性：極端な温度・荷重下での長期寸法安定性；化学環境での寸法安定性；100%部品検査に適合。
