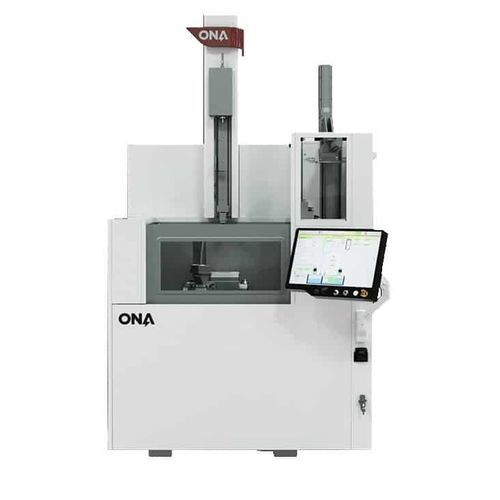

形彫EDM HALLEY 6

コンパクト

製品概要
FASTHOLE ONA HALLEY 6 は、ONA の放電加工（EDM）の専門知見と航空宇宙分野での経験を基に開発された穴あけ用放電加工機です。タービンブレードおよびベーンの生産向けに設計され、エアフォイル部品の精密穴あけに適したコンパクトなレイアウトを備えています。

主な特徴

• スライドダウンドア式タンクを備えたコンパクトな設計で作業アクセスが容易。
• 複雑形状の穴に対応する多軸構成：X 1000 mm / Y 600 mm / Z 600 mm / W 700 mm、C軸最高回転数 1000 rpm。
• タービンブレード・ベーン製造向けに最適化されたEDMサイクルで高い処理能力を実現。
• 複雑形状の穴やプロファイルを高精度で加工可能。
• 有効作業領域：1000 x 600 mm、タンク寸法 W 1345 x D 935 x H 780 mm。

用途

• 航空分野：タービンブレードおよびベーンの製造。
• エアフォイル部品の修理・改修。
• 複雑形状の穴を必要とする精密加工用途全般。

技術仕様

• X軸ストローク — 1000 mm
• Y軸ストローク — 600 mm
• Z軸ストローク — 600 mm
• C軸最大回転数 — 1000 rpm
• W軸ストローク — 700 mm
• タンクタイプ — Slide-Down Door
• タンク寸法 — W 1345 x D 935 x H 780 mm
• 有効作業領域 — 1000 x 600 mm
• タービンブレード・ベーン製造および複雑形状の穴加工に最適化
