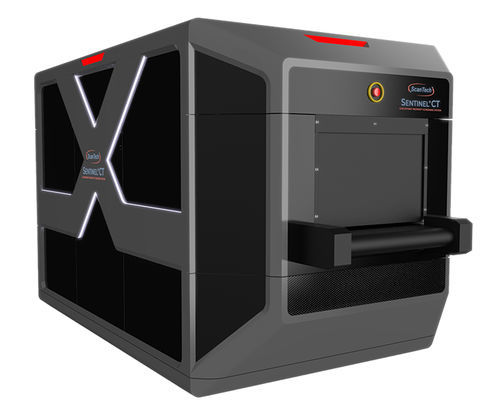

X線検査機 SENTINEL® CT

断層撮影法自動3D

概要
ScanTechのSENTINEL® CTチェックポイント手荷物検査システムは第4世代のプラットフォームであり、自動材質識別プロセスを用いて複数の材質識別シグネチャを生成し、物質や注目対象物の識別を行います。スキャンされた手荷物や物品は関心領域に分割され、CTベースの3D Ray-Trace Biopsy™アルゴリズム群で解析され、色分けされたアナウンス表示および検出された脅威の可視境界が出力されます。オペレーターはUltra‑High Definitionモニター上で画像を操作・強調し、介入のために脅威位置を正確に特定できます。

主要な差異 — 固定ガントリーと回転ガントリーCT
固定ガントリー — 高スループット、長寿命、総所有コスト低減

• 固定ガントリーCTは搬送ベルト上で物体を処理する間に装置本体が静止
• スループットは主に計算性能によって制限される
• グローバル互換性のため120 VAC単相電源で動作可能
• 固定ガントリーCTの四面アーキテクチャにより高精細な3D画像を生成
• 回転機構の欠如と可動部品の少なさにより信頼性が高く、保守負担が低い

回転ガントリー — 遅い、保守多、総所有コスト高

• 1972年に医療用途で開発されたシステムに由来
• スループットは制限され、高めるには回転速度を上げる必要がある
• 高回転は床補強を必要とする場合があり、データ損失や安全リスクを招く可能性がある
• 可動部品は稼働停止と高い保守コストを要求する

Sentinel人工知能：動作原理
Virtual SentinelはScanTech独自のAIアプリケーションで、実スキャンと区別がつかない合成データを生成します。機械学習は実データと合成データの両方で学習し、検出性能を向上させます。Virtual Sentinelモデルはシステムアーキテクチャ、パラメータ、性能を再現し、アルゴリズム開発とアップグレードを支援します。物理ベースのモデルと合成データは、爆発物、脅威、オピオイド、隠匿物およびその他の注目対象の合成表現を作成します。コンテンツセグメンテーションとターゲット領域選択アルゴリズムはAI由来の予測により大幅に改善されます。

画像表示と操作インターフェース
脅威となる物体と非脅威物体はUltra‑High Definitionモニター上で明確に識別され、色分けおよびアナウンスされます。3Dバイオプシーで潜在的な脅威と判定された領域に対しては追加バイオプシーでシグネチャを検証し、色付きの可視境界とアラームで脅威の種類と位置を示します。オペレーターは画像を操作・強調して脅威や密輸品の位置を正確に特定できます。

スキャン画像
SENTINEL® CTのスキャン画像カルーセルは、複数の色・レンダリングモードで材質識別ビューを示します。無機表示、逆表示、ヘリウム表示および色分け材質識別レンダリングを含みます。

物理仕様
トンネル寸法
25.5 (W) x 16.75 (H) インチ または 647.7 (W) x 425.45 (H) mm

全体寸法
131 (L) x 59 (W) x 65.3 (H) インチ または 3327.4 (L) x 1498.6 (W) x 1658.62 (H) mm（最大重量 4500 lbs または 2041 kg）

電源要件
120 または 240 VAC +10%/-15%；50/60Hz；最大 3 kVA（米国）。他の国際的電源仕様も利用可能。

CT性能仕様

• スキャン視点：四つの独立スキャン面を持つ固定ガントリーCT、三つの分解軸を生成：軸#1 – ベルトに垂直；軸#2 – 入口側から見たベルトに沿った斜め視；軸#3 – 出口側から見たベルトに沿った斜め視
• 材質識別：自動材質識別（色分けおよびアナウンス表示）
• 貫通力：鋼材35 mm
• スループット：800+ バッグ／小包／時
• X線発生器：80–170 kVのX線モノブロック4基（密閉型）

用途
SENTINEL® CTシステムは、空港のチェックポイントやその他のセキュリティ環境において、脅威物質や注目対象の自動位置特定、識別、判別が求められる用途向けに設計されています。プラットフォームは小さな小包・手荷物から大型貨物までスケール可能です（ALL SECURE®製品ラインは3–10 MeVの四重エネルギー発生器を用いた大型貨物向け）。

仕様 / 技術データ

• Model / Denomination: SENTINEL® CT
• Manufacturer / Brand: ScanTech
• トンネル寸法: 25.5 in (W) x 16.75 in (H) (647.7 x 425.45 mm)
• 全体寸法: 131 in (L) x 59 in (W) x 65.3 in (H) (3327.4 x 1498.6 x 1658.62 mm)
• 最大搭載重量: 4500 lbs (2041 kg)
• 電源: 120 または 240 VAC ± 許容差；50/60 Hz；最大 3 kVA（米国）
• スキャンアーキテクチャ: 固定ガントリーCT、四つの独立スキャン面、三つの分解軸
• 材質識別: 自動、色分け、アナウンス表示
• 貫通能力: 鋼材35 mm
• スループット: 800+ バッグ／小包／時
• X線発生器: 四基の80–170 kV密閉型モノブロック
• AI機能: Virtual Sentinel合成データ＋物理ベースモデル、CTベース3D Ray-Trace Biopsy™アルゴリズム
