断層撮影法検査機

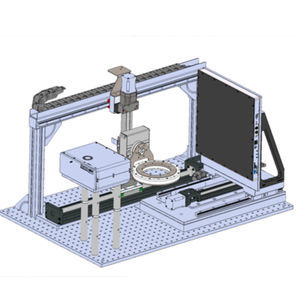

... 小サンプル用トモグラフィシステムコンパクトなシステムで、小さなサンプルに様々な種類のトモグラフィープログラムを非常に高い解像度で使用することができます。 主な特徴 2ミクロンまでの分解能 約1時間での高品質スキャン 10分以内の高速スキャン ...

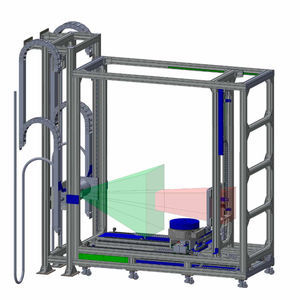

... 大型試料用180kVトモグラフィシステム。CT-falconと同様の汎用性を持つ、150kgまでの大型試料用のポータブル断層撮影システム。 主な特徴 約1時間で高品質の断層撮影が可能。 10分のクイック断層撮影 製品寸法2125 x 1000 x 2100 mm ピクセルサイズ：150 µm ピクセルマトリックス2880 x 2880 グレースケール16ビット 対象寸法1200 x 700 mm X線管180kV、90W 焦点サイズ: 20 µm 分解能：最大15 ...

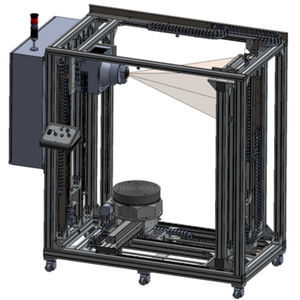

... 450kVの大型試料用トモグラフィシステム。CT-falconと同様の汎用性を持つ、150kgまでの大型試料用のポータブル断層撮影システム。 主な特徴 約1時間で高品質の断層撮影 10分以内の迅速な断層撮影 製品寸法3216 x 1038 x 3090 mm ピクセルサイズ：150 µm ピクセルマトリックス2880 x 2880 グレースケール16ビット 対象寸法1200 x 700 mm X線管450 kV 焦点サイズ: 0.4 mm @ 1500 W / ...

... FlowMaster Tomographic (Tomo) PIVは、FlowMaster Stereo-PIVのコンセプトを拡張し、完全な3次元計測ボリューム（3D3C）において3つの速度成分すべてを瞬時に計測することが可能です。 FlowMaster Tomo-PIVシステムは、平面PIVセットアップと同じレーザーとカメラ機器を使用します。つまり、2D-またはStereo-PIVからTomo-PIVへの直接移行は、カメラを1台または2台追加するだけで簡単に行うことができます。 Tomo-PIV ...

... 混相流の最も顕著な例として、水中に分散した気泡が挙げられる。水中の流れ場のイメージングには、緑色のライトシートを使用して、水中に播種したPIV粒子の赤色蛍光を励起し、青色のバックライトLEDスクリーンを使用して、気泡の形状、サイズ、速度を追跡する影像撮影を行うという、色分けされた2相のイメージング手法を適用して、両相の相互作用を調査しています。カメラの前にあるビームスプリッターは、検出前に両相の色分けされた情報を分離します。両チャンネルの記録は同期され、DaVisのイメージマッピング機能を用いて互いの視野を完全に一致させます。 トモグラフィ・シャドウ・イメージング ParticleMaster ...

... 屈折率の局所的な変化に基づく気体の運動の可視化には、BOS（Background Oriented Schlieren、別名Synthetic Schlieren）は、レーザーイメージングに必要なレーザーのような複雑な照明装置を必要とせず、流れのシードを使わずに機能するため、シンプルでコスト効率の良い代替手法となります。 BOSは視線方向のイメージング手法であり、局所的に密度勾配を視線方向の積分値として計測する。実際には、試験前と試験中に、流れの背景にあるランダムなドットパターンのみを高解像度カメラで撮像する。2枚の画像を比較することにより（より正確にはPIVにおける画像相関と同様に2つのパターンを相関させる）、背景パターンの局所的な変位を利用して、経路積分した屈折率の変化に関する横方向の情報を提供することができる。 透明な媒体での画像化 レーザーやフローシーディングを用いないシンプルな流れの可視化技術 バックグラウンドターゲットに適用される高度な画像相関技術 DaVisのBOSソフトウェアモジュールによる密度（温度）の定量化 2Dおよび軸対称流のイメージング LaVisionのTomo-BOSイメージングシステムは、複数のカメラによるBOS投影を用いて、3次元の密度や温度場を定量的に測定するシステムです。この3Dイメージング技術には、マルチカメラシステムの正確な幾何学的校正と反復的なトモグラフィ再構成アルゴリズムが必要です。 3Dフローイメージング 瞬時の3D温度（密度）フィールド 柔軟なマルチカメラセットアップ 時分割測定のための高速トモグラフィBOSイメージング ...
