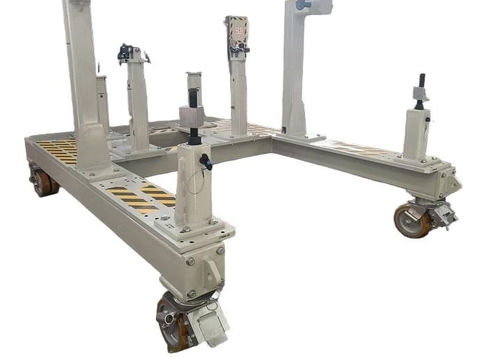

スチール製エンジンマウント 856A1122G17

タービン

概要
CFM56-5B/-7BおよびLEAP-1A/1Bエンジンのタービン・圧縮機ブレード検査用の認定地上支持台。商用ターボファンのMROワークフローおよび非破壊検査（NDT）プロセス向けに設計されています。

概観
モデル856A1122G17はAS9100DおよびRTCA DO-160Gに準拠して設計された認定地上支持具です。オーバーホールや定期的な安全点検時にブレードを正確かつ再現性のある位置決めで保持し、超音波検査や蛍光浸透探傷などのNDTに対応してFAA/EASAの整備後適合性確認を支援します。

構造と特長
耐食処理を施した高強度合金鋼製。±0.02mmのアライメント精度を持つ調整可能なクランピングジョー、360°回転および傾斜可能な作業プラットフォーム、超音波および蛍光浸透探傷用の取り付けポイント内蔵、エルゴノミクスに配慮した高さ調整（0.7–1.6 m）、およびブレード表面を保護する傷つき防止パッドを備えます。重量：270 kg、寸法（L×W×H）：1750 × 1150 × 980 mm。

キーワード

• Junxun

カテゴリ
Ground Support Equipment (GSE)

技術仕様

• モデル識別子：856A1122G17
• 用途：CFM56-5B/-7BおよびLEAP-1A/1Bエンジンのタービンおよび圧縮機ブレード検査
• 規格：AS9100D；RTCA DO-160G；FAA/EASA準拠
• 材料：耐食処理を施した高強度合金鋼
• クランピング：調整可能なクランピングジョー、アライメント精度 ±0.02mm
• プラットフォーム：360°回転および傾斜可能な作業プラットフォーム
• 取り付け：超音波および蛍光浸透探傷用取り付けポイント内蔵
• 高さ（エルゴノミクス）：0.7–1.6 m（調整可能）
• パッド：傷つき防止パッド
• 重量：270 kg
• 寸法（L×W×H）：1750 × 1150 × 980 mm
• 使用例：オーバーホール、定期点検、ターボファンMROにおけるNDTワークフロー
