メンテナンス用管理システム SmartPORT

空港用

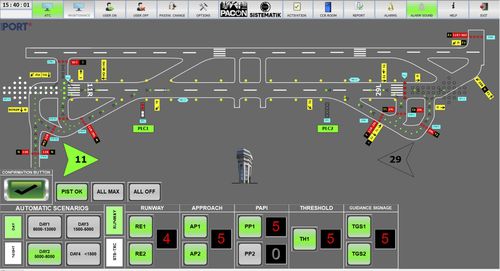

ALCMSシステムは、ATCタワーとメンテナンスルームに3台のPC、CCRルームに2台のHMIを設置するよう設計されている。 システムは4つのロケーションで構成されている： -ATCタワー -ATCメンテナンスルーム -ヴォールト1 CCRルーム -ボールト2 CCRルーム 説明 ATCメンテナンス・ルームには、24V電源2台、産業用光ファイバースイッチ、ラインフィルター、避雷器、MCCBなどを含むインターフェース・キャビネットがある。タワーにあるPCは、このキャビネット内のスイッチを通してネットワークに接続されている。 ATCタワーには24インチのタッチスクリーン付きPCが2台ある。もう1台のPCはメンテナンス用にCCRルーム/吹き抜けに設置されている。これらは1500VAのUPSを通して供給されている。 メンテナンス用PCは、CCRをメンテナンスモードまたはサービス停止モードに切り替えるために使用される。タワーにある両方のPCが故障した場合、このPCがシステムを制御するMASTERとなり、権限を持ちます。 CCRルームのインターフェースキャビネットには、プロフィバスマスターモジュールとI/Oモジュール付きPLC、7インチHMI、24V電源2台、48V電源2台、24V/48V PS用冗長モジュール2台、1500VA UPS、ラインフィルター、避雷器、MCCBなどがあります。 2台のHMIがキャビネットの前面に設置され、CCRルーム内のシステムを制御・監視します。これらのHMIは、システム全体の制御だけでなく、メンテナンスのためにCCRを個別に制御するためにも使用できます。制御の認可は、手動で HMI に転送することができます。HMIは、PCが故障したりネットワークから切り離されたりすると、同時にMASTERになります。 各PCは制御とモニタリング活動を処理するために異なるソフトウェアを持っています。私たちのシステムでは、PCが故障した場合、PCを交換して代わりに使用することができます。
