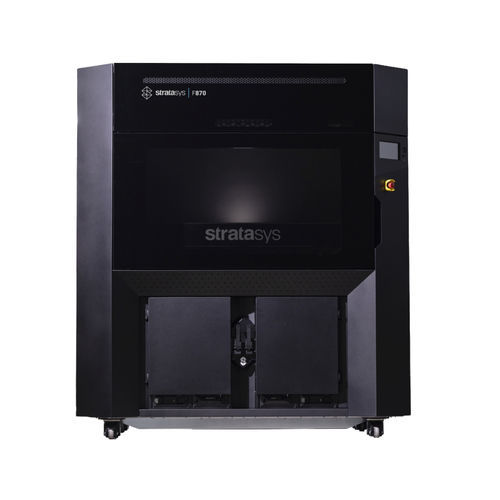

プラスチック製素材3Dプリンター F870™

ABSPA熱溶解積層法（FDM）

概要
F870™は、工場レベルの生産用治具およびオンデマンド製造向けに設計された大型FDM® 3Dプリンターです。最大造形長1,000 mmにわたり、95°Cの全面加熱チャンバー、統合材料乾燥、長時間無人稼働に対応する大容量の材料プラットフォームにより、寸法精度の安定した造形を実現します。

主な特長

• 大型造形容量により、大物部品や複数部品を1回のビルドで生産し、スループットを最大化できます。
• 再生式乾燥システムを内蔵し、材料状態を維持して造形失敗を低減します。
• F3300と共通の4,100 cm³スプールにより在庫管理を簡素化し、運用コストを削減します。
• 全面加熱チャンバー（95°C）が1,000 mm全長での安定した層接合と寸法安定性を確保します。
• ツール不要のプリントヘッド交換で稼働停止時間を短縮します。
• FDM® Nylon 12CF™などのエンジニアリング材料に対応し、剛性の高い治具や軽量EOATの製作が可能です。

性能

• スループット：最大2×（ASA向けN25高速ヘッド使用時、標準ヘッド比）
• 無人印刷：最長約2週間の連続運転（ジョブ依存）
• ローンチ時対応材料：9種（Nylon 12CF™、ASA各種、ABS‑M30™、サポート材など）
• 加熱チャンバー温度：95°C
• 最大造形長：1,000 mm

プリントヘッド

• N14 — 高解像度ヘッド。層高：0.18 mm、0.25 mm、0.33 mm。精密治具やゲージ、詳細な治具に最適。
• N20H — 耐硬化・複合材対応ヘッド。層高：0.25 mm。炭素繊維複合材（FDM Nylon 12CF™）向け設計。
• N25 — 高速ヘッド。層高：0.33 mm。ASAで最大のスループットを発揮（N14比で最大約2×）。

材料

• FDM® Nylon 12CF™ — 炭素繊維充填Nylon 12。剛性の高い治具やEOAT向け。
• ASA（複数色）— UV耐性があり、ABSより表面仕上がりが良好。
• ABS‑M30™ ブラック — エンジニアリンググレードのABS。
• FDM®サポート材（ブレイクアウェイおよび溶解性SR-35™）— 複雑形状や内部空洞を実現。
• F3300と共通の4,100 cm³スプール設計により材料管理の拡張性を確保。

用途

• 生産用治具：組立治具、位置決めジグ、検査ゲージ、ドリルガイド、成形・曲げ工具。
• End-of-arm tooling（EOAT）や軽量ロボットエンドエフェクタ。
• 作業者用治具、エルゴノミクス支援具、安全用具。
• 最大1,000 mmまでの大形機能プロトタイプやブリッジ生産により部品分割を削減。
• オンデマンドでの交換部品や保守補助具の製作。

ソフトウェア

• GrabCAD™ PrintおよびInsightに対応し、ジョブ管理、印刷準備、シフト／オペレーターワークフローをサポートします。

技術仕様

• 型番：F870™
• 造形容量：1,000 x 610 x 610 mm — 372,000 cm³
• 最大対角長：1,171 mm
• 全面加熱チャンバー：95°C
• 材料供給：4,100 cm³スプール×4（自動切替）；F3300と共通の消耗品プラットフォーム
• ローンチ時対応材料：9種（Nylon 12CF™、ASA各種、ABS‑M30™、FDMサポート材等）
• プリントヘッド：N14（0.18 / 0.25 / 0.33 mm）、N20H（0.25 mm）、N25（0.33 mm）
• 典型スループット（報告値）：N14 最大約25 cm³/h；N20H 最大約21 cm³/h（Nylon 12CF™）；N25 最大約66 cm³/h（ASA）— 形状・材料に依存
• 寸法精度：XY ±0.254 mm または ±0.002 mm/mm；Z ±0.200 mm または ±0.002 mm/mm + 1 層高（95%歩留まり基準）
• システム外形：175 x 124 x 196 cm
• 重量：817 kg
• 電源/設備：3相 208V、30A（真空ポンプ内蔵）；設置にはフォークリフト／両開きドア推奨
• 推奨環境：15°C〜30°C、相対湿度30〜70%；左右各約99 cmのクリアランス推奨
