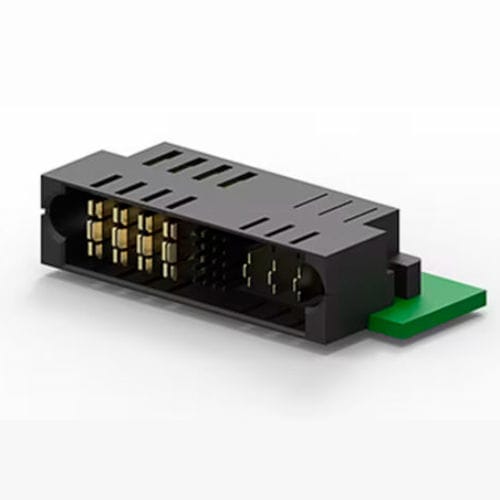

電源コネクター MULTI-BEAM Plus

バックプレーンドローン用電線対基板

概要
TE Connectivity (TE) は、データセンターおよび人工知能（AI）アプリケーション向けの幅広い電源コネクタおよび電力配分ソリューションのポートフォリオを提供しています。ポートフォリオには、バスバー（busbar）による電力分配、電源インターコネクト、ワイヤー・トゥ・ボードおよびバックプレーンの電源ソリューションが含まれ、低電力から高電力のアプリケーションに対応可能で、一部のソリューションは最大500 Aに対応しています。これらのソリューションは48 Vアーキテクチャを含む最新のアーキテクチャをサポートし、電気特性の向上、低抵抗、低ミリボルト降下を目的に設計されています。

ハイライト

• MULTI-BEAM Plus コネクタ：最大100 A/接点（4つの隣接する電源接点時）までの各接点あたりの最高電流に対応し、高電力・高性能の要件に応えます。電力および信号の高密度化によりスペースを節約し、消費電力を低減しつつ低プロファイルを維持し、システム内の気流を確保します。
• バスバーアセンブリ：データ通信および電気通信システムにおける増大する電力容量要求に対応する、信頼性の高い効率的な電力配分のために設計されたバスバーソリューション。
• バスバー電源コネクタ：バスバーおよびバスバーコネクタは、電源から負荷へ高電流を伝送します。TEは CROWN CLIP、AMPOWER、RAPIDLOCK といったコネクタファミリを提供し、スペース効率、設置およびアップグレードの容易さ、ホットプラグ対応、電力最適化を実現します。

製品ファミリ

• Internal Power: ストレージ、ルーター、スイッチ、サーバ、基地局、データセンター、バックプレーン、メザニン、コプラナー用途を網羅。
• Power Supply: board-to-board、cable-to-board、cable-to-cable を含む全ての電源インターコネクト。
• Power Distribution: ケーブルまたはバスバーを介したシステム内のポイントツーポイントまたはマルチポイントの電力分配。
• Quick Connect Power: 制御システム、バッテリ、EV、産業、軍事、スポーツ機器向けのソリューション。

主要用途

• 人工知能
• データセンター
• 基地局
• 試験・計測
• UAV / ドローン
• リモートラジオユニット
• 電気自動車充電ステーション

Multibeam / Busbar 製品ノート

• MULTI-BEAM Plus：各電源接点あたりの最大電流（4つの隣接接点で最大100 A）、高い電力および信号密度、低プロファイル、気流を維持する設計。
• バスバーアセンブリ：高電流容量と信頼性の高い電力分配のために設計されており、品質の一貫性と優れた電気特性に重点を置いています。
• バスバー電源コネクタ：スペース効率、簡単な設置・アップグレード、ホットプラグ機能、電力最適化を提供し、高電流分配に適しています。

動画 & デモ（タイトル）

• 3D Power Shelf for Data Centers and Artificial Intelligence Infrastructures
• Busbar Smart Connector
• Power Demo Rack
• MULTI-BEAM Plus Power Connectors for Data Center Operations

ドキュメント（注目タイトル）

• Power Solutions Guide (English) — ブローシャ
• Busbar Connectors — Quick Reference Guide
• Power Distribution Solutions for OCP (English) — Quick Reference Guide

仕様 / 技術データ

• システム配電の最大能力は参照により最大500 Aと記載。
• MULTI-BEAM Plus：各電源接点で最大100 A（4つの隣接接点時）。
• 48 Vアーキテクチャをサポートし、抵抗およびミリボルト降下を低減するプラグアンドプレイ設計に対応。
• TE製品ライン全体の電源コネクタ電流範囲の参照値：おおよそ5 A〜1 000 A（ファミリおよび用途により異なる）。
• 製品ファミリには internal power、電源インターコネクト、電力分配（バスバーおよびケーブル）、およびクイックコネクト電力ソリューションが含まれます。
• 参照されるコネクタシリーズ：CROWN CLIP、AMPOWER、RAPIDLOCK、MULTI-BEAM Plus (trademark)。
