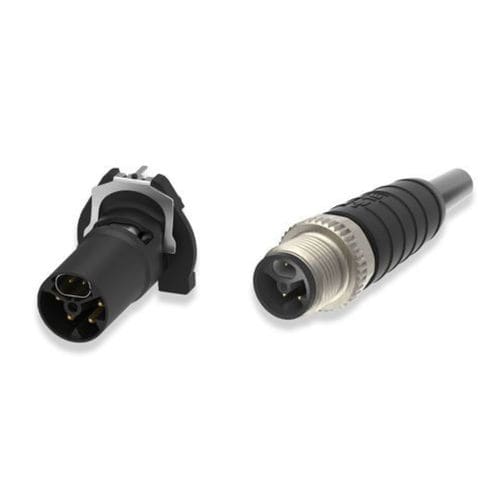

ハイブリッドコネクター SPE

データ用航空機用イーサネット

概要
SPE-M12 Hybridは、Single Pair Ethernet（SPE）向けの産業用コネクタで、1つのM12インターフェースに高速データ伝送と電力供給を統合します。最大1 Gbpsのデータ速度と最大1 kW（2×8 A）の電力伝送に対応します。過酷な産業環境向けに設計されており、保護等級IP67、確実なロック機構、IEC 63171-7準拠によるSPE相互運用性を備えています。

主な特徴

• M12フォームファクタでデータと電力を統合
• 最大1 Gbpsの高速データ伝送
• 最大1 kW（デュアル8 A導体）の電力供給能力
• 過酷環境向けの堅牢設計（IP67）
• 確実な嵌合を実現するロック機構
• SPE相互運用性のためのIEC 63171-7準拠

構成と入手

• ケーブルアセンブリタイプ：M12 Pigtail | M12 to M12
• ケーブルアセンブリ構成：Double Ended | Single Ended
• コネクタ向き：ストレート（End A / End B）
• 接点数：6
• ケーブルアセンブリ長（m）: .5 | 1 | 1.05 | 1.5 | 1.55 | 2.05 | 2.11 | 3.05 | 3.11 | 5.05 | 5.11 | 7.05 | 10.05 | 15
• ケーブルアセンブリ長（ft）: 1.6 | 3.2 | 3.44 | 4.9 | 5.08 | 6.72 | 6.92 | 10 | 10.2 | 16.5 | 16.7 | 23.1 | 32.9 | 49.2 | 49.3

用途

• Industrial EthernetおよびSingle Pair Ethernet（SPE）アプリケーション
• ロボティクス、ドライブ、コボット、グリッパー、センサー、ビジョンシステム
• 小型化や分散化が求められるIIoTおよび自動化環境

仕様 / 技術仕様

• 型番：SPE-M12 Hybrid
• 産業プロトコル：Single Pair Ethernet（SPE）
• 保護等級：IP67
• 接点数：6
• ケーブルアセンブリタイプ：M12 Pigtail | M12 to M12
• ケーブルアセンブリ（End A）：M12 Plug
• ケーブルアセンブリ（End B）：M12 Plug
• コネクタ向き（End A / End B）：ストレート
• ケーブルアセンブリ構成：Double Ended | Single Ended
• 導体材料：銅
• ジャケット材料：PUR
• ハウジング材料：PA 6T GF30 | ポリブチレンテレフタレート（PBT）
• コネクタ色（End A / End B）：ブラック
• ケーブル色：ブラック
• 導線サイズ（AWG）：16
• 接触電流定格（最大）：8 A
• 動作電圧（VDC）：50
• 動作電圧（VAC）：63
• 動作温度範囲（°C）：-45 – 85 | -40 – 85
• 動作温度範囲（°F）：-49 – 185 | -40 – 185
• シールド：あり
• 適合規格：IEC 63171-7（SPE相互運用性）
