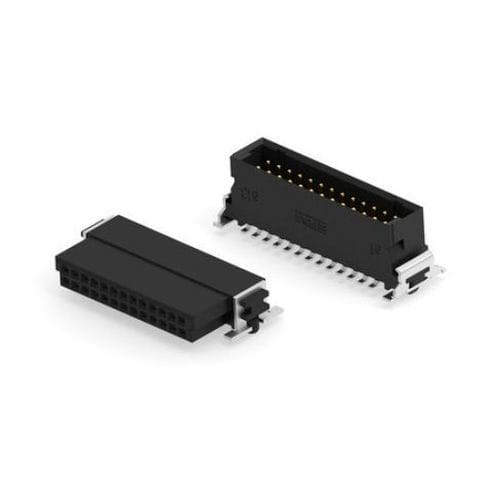

プリント基板コネクター 154 series

航空機用SMC電線対基板

概要
SMCシリーズのPCBコネクタは、ピッチ1.27 mmのコンパクト設計で、高密度のボード間（board-to-board）およびワイヤーtoボード（wire-to-board）インターコネクトに対応します。12〜80ポジションのバリエーションと複数の列/行・スタッキング構成が利用でき、狭いスペースにも適合し、偏極ハウジングと金メッキ接触部により信号の安定性を確保します。

製品タイプの特長

• コネクタ形状：長方形
• PCBコネクタタイプ：PCB実装ヘッダ | PCB実装レセプタクル
• コネクタシステム：Board-to-board | Wire-to-board
• ヘッダタイプ：完全シールド（fully shrouded）
• シール可能：いいえ
• 終端対象：フレキシブル基板（FPC）| プリント基板
• 製品タイプ：コネクタアセンブリ

構成の特長

• 列数：6 | 8 | 10 | 13 | 16 | 20 | 25 | 40
• 搭載ポジション：12 | 16 | 20 | 26 | 32 | 40 | 50 | 68 | 80
• スタッカブル：いいえ | はい（stack through）
• 接点の負荷状態：完全搭載
• PCB実装方向：直角 | 垂直
• 行数：2 | 6

電気的特性

• 耐電圧：500 Vrms
• 接触抵抗：25 mΩ
• 動作電圧：10 VDC
• 接触電流定格（最大）：1.0 ～ 1.7 A（バリアントにより異なる）

本体の特長

• コネクタプロファイル：ハイ | ロー | 標準
• 主色：ブラック | ブルー

接点の特長

• 嵌合部長さ：3.25 mm | 4 mm
• 嵌合タブ厚さ：0.3 mm
• 嵌合タブ幅：0.42 mm
• 接点基材：銅合金
• 接点形状：デュアルビーム | 長方形
• 嵌合部めっき：金（Au）
• PCB終端めっき：錫（通常 4–6 µm）
• 接点タイプ：ピン | レセプタクル | ソケット | タブ

終端の特長

• PCBへの終端方法：表面実装（SMT）
• 終端ポスト＆テール長さ：4 mm

機械的取付

• 位置合わせ機能長さ：0.75 mm
• PCB取り付け保持：位置決めピン（有 | 無）
• 嵌合保持方式：摩擦ロック | ロッキング
• 嵌合アライメント：極性（Polarization）
• コネクタ取り付けタイプ：ボードマウント

ハウジングの特長

• 嵌合入口位置：側面 | 上面
• 中心線（ピッチ）：1.27 mm
• ハウジング材料：Liquid Crystal Polymer (LCP)、UL 94V-0

寸法

• コネクタ長さ（mm）：12.7 | 15.24 | 17.78 | 21.6 | 25.4 | 30.48 | 36.83 | 48.26 | 55.88
• 基板からのプロファイル高（mm）：3.85 | 4.25 | 6.25 | 6.75 | 8.25 | 9.05 | 9.85 | 13.65
• 幅（mm）：6.25 | 7 | 7.2 | 9.6 | 9.8 | 10
• 列間ピッチ：1.27 mm
• スタック高さ（mm）：1.75 | 3.25 | 4.85 | 6.25 | 9.05 | 13.65

使用条件

• 動作温度範囲：バリアントにより -55 °C ～ 125 °C 程度

動作 / 用途

• シールド：いいえ
• 回路用途：電源 & 信号

産業規格

• 規格：IEC | ISO
• 適合機関：UL | UL E84703 | DIN
• UL 難燃性評価：UL 94V-0

包装

• 包装方法：Reel | Tape & reel
• リール直径：300 | 330 mm
• 包装数量例：160 | 170 | 250 | 280 | 560

技術仕様

• シリーズ：SMC series
• ピッチ：1.27 mm
• 利用可能ポジション：12–80
• 行数：2 または 6
• 実装方向：直角または垂直
• 接点めっき：金（嵌合）、錫（PCB終端）
• 耐電圧：500 Vrms
• 動作電圧：10 VDC
• 代表的用途：狭小スペースでの高密度ボード間・ワイヤーtoボードインターコネクト
