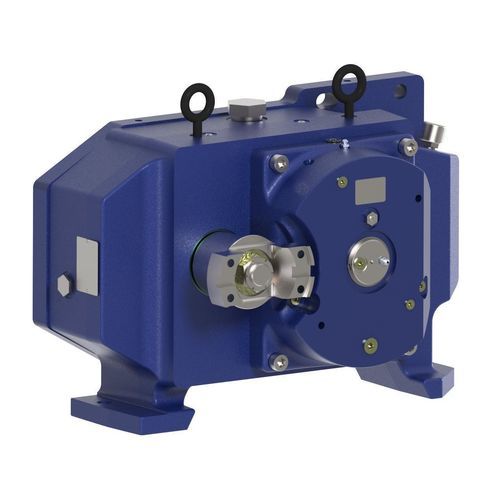

モ－タ－用歯車減速機 PTT-477B-0

5 - 10 kNm複合機

概要
PTT-477B-0は、鉱山向けの重機や産業用モバイル機器向けに設計された、ギアボックスとブレーキの組み合わせユニットです。中間軸に密閉式湿式パーキングブレーキを内蔵し、整列不良やシール漏れの問題を解消するとともに、フロースルー冷却に対応します。既存機器へのレトロフィットに対応するため、同じ取り付け寸法と同一の減速比を維持しています。PT Techは、より大径で金属学的に強化された軸材と補強ハウジングを採用し、強度と剛性を向上させています。

特長

• 中間軸の密閉式湿式ブレーキ
• 整列不良およびシール漏れ問題を解消
• フロースルー冷却に対応
• ギア比に関係なく同一のブレーキを使用
• ブレーキのメンテナンスが容易
• 優れた熱容量
• 耐久性の向上

追加の特長

• 大型の軸
• 金属学的に強化された軸材
• 強度と剛性を高めた改良ハウジング
• 旧型ギアボックスへのレトロフィットが容易
• 同一の取付け寸法
• 同一の減速比

技術仕様

• 減速比: 4.56:1
• パーキングブレーキトルク: 5,050 lb·ft (6,847 Nm)
• サービスブレーキトルク（1,300 psi時）: 3,025 lb·ft
• パーキングブレーキ解放最低圧力: 1,000 psi (68.9 bar)
• パーキングブレーキ解放最大圧力: 1,500 psi
• 1,500 rpm時の馬力: 75 HP (55.9 kW)
