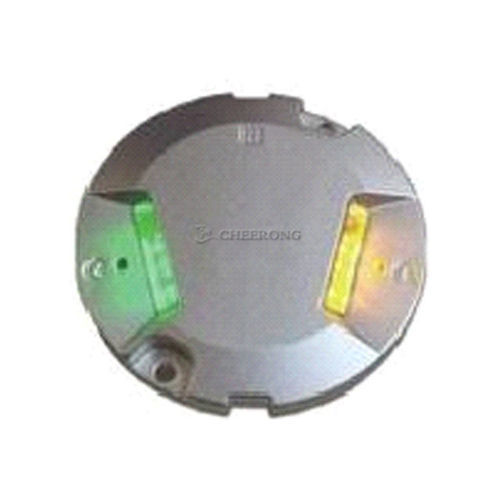

誘導路ライト HM-TCL-08(X)-XX(L)

空港滑走路LED

製品概要
Cheerongの滑走路・滑行路用中央線灯 HM-TCL-08(X)-XX(L) は、滑走路および滑行路に沿った連続的な視覚ガイダンスを提供し、離着陸および滑走時の機体のアライメントを低視程条件下で支援します。エアロドローム用途向けに設計され、LED光学、堅牢な機械構造、電気保護を組み合わせています。

主な特長

• CAACの滑走路・滑行路用補助装置に関する技術要件（AC-137-CA-2015-03-R1）に準拠する設計
• 高周波定電流ドライバを備えたLED光源による安定出力
• 電力網への干渉を低減する高効率力率改善（PFC）
• ハロゲンの調光曲線を再現する高精度デジタル調光
• 防食処理を施したアルミ合金製本体および高強度鍛造ランプカバー
• LED突出量6.3mm（ハロゲン参考値12mm）で航空機運用のクリアランス要件に適合
• IP68の保護等級および1380KPaの瞬時油圧衝撃に耐える設計
• 熱衝撃に強い合わせガラス（強化ガラス）光学プリズム
• ステンレス製締結部品とモジュール化設計により容易な交換と長寿命を実現

技術仕様

• 型番：HM-TCL-08(X)-XX(L)
• ブランド：Cheerong
• 主要材料：アルミ合金本体、高強度鍛造ランプカバー
• 光源：高周波定電流ドライバ付きLED
• 調光：ハロゲン曲線をシミュレートする高精度デジタル調光
• 保護等級：IP68；防塵・防水、1380KPaの瞬時油圧衝撃に耐える
• LED突出高さ：6.3mm（地面から）
• ハロゲン突出高さ（参考）：12mm（地面から）
• 光学系：特殊強化ガラスプリズム
• 締結部品：ステンレス鋼
• 電子部品：高効率PFC、125°C電解コンデンサを採用したLEDドライバ
• 設計：交換を容易にするモジュール式・汎用部品

適合性・認証

• CAAC 要件（AC-137-CA-2015-03-R1）に基づき製造
• エアロドロームの運用条件に対する保護レベルと機械的耐荷重を試験済み

設置・保守

• モジュール設計により現地での部品交換が容易
• 耐食材料と密閉電子回路により保守頻度を低減
• 接地・配線についてはエアロドロームの電気設置基準に従ってください

画像
製品の異なる視点や中央線灯およびアセンブリの写真を複数ご用意しています。
