空港用照明 ARL

滑走路LED組み立て

製品概要
Cheerong ARLシリーズは、滑走路、誘導路、エプロンの案内用に設計された包括的な空港照明（AGL）システムです。高設垂直灯、埋め込み灯、PAPI/APAPIユニットを含み、夜間や低視程下の運用に対応します。

高設垂直灯 — 製品群

• 1. アプローチライト — HM-APP-200
• 2. 滑走路閾値灯 — HM-RTL-200
• 3. 滑走路端灯 — HM-END-150
• 4. 滑走路ガードライト — HM-RGL-A(L)
• 5. 滑走路エッジライト — HM-REL-XX-200
• 6. 滑走路エッジライト — HM-REL-12-X-XX(L)
• 7. 滑走路エッジライト — HM-REL-12-X-XX-210
• 8. 誘導路エッジライト — HM-TEL(L)
• 9. T字型ライト — HM-TL-605-H10
• 10. エプロンライト — HM-600-H-r

特性（高設垂直灯）

• 動作温度範囲：-40 °C〜+55 °C
• 保護等級：IP54
• 動作電流：2.8 A〜6.6 A（調整可）

埋め込み灯 — 製品群

• 1. 滑走路中心線灯 — HM-RCL-08-XX(L)
• 2. 滑走路端灯 — HM-END-08-RB(L)
• 3. 迅速退出誘導表示灯 — HM-RAP-08-YB(L)
• 4. タッチダウンゾーンライト — HM-TZL-08-X-CB(L)
• 5. 誘導路中心線灯（直線区間） — HM-TCL-08(X)-XX(L)
• 6. ストップウェイ／ストップバー灯 — HM-SBL-08(S)-RB(L)
• 7. 中間待機位置灯 — HM-IHP-08(S)-YB(L)

特性（埋め込み灯）

• 動作温度範囲：-40 °C〜+55 °C
• 保護等級：IP65
• 動作電流：2.8 A〜6.6 A（調整可）
• 重量（例）：2.7 kg（灯体）；2.2 kg（ベース）

PAPI（精密進入角度指示器）
PAPI/APAPIユニットは白／赤の組合せにより正しい進入角を視覚的に示します。通常PAPIは4灯、APAPIは2灯で構成されます。各ユニットはライト本体（カバー、前面ガラス、ボディ、レンズ、カラーフィルター、バルブ）と、位置・仰角調整用のブラケット構成を備えます。

画像

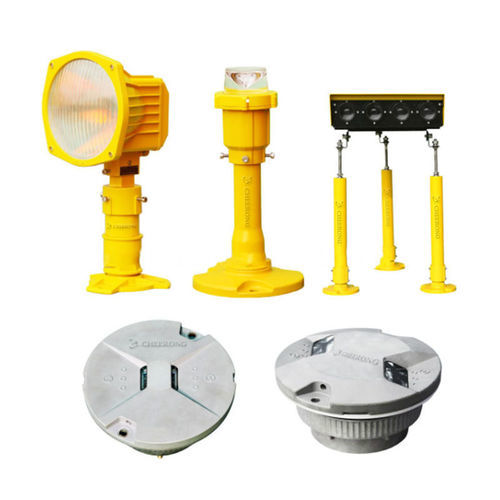

製品画像は高設灯、埋め込み灯、PAPIユニットおよび取り付け例を参照用に示します。

技術仕様

• モデル：ARL
• ブランド：Cheerong
• 製品群：高設垂直灯、埋め込み灯、PAPI/APAPI、誘導路・エプロン照明
• 動作温度範囲：-40 °C〜+55 °C
• 保護等級：IP54（高設）；IP65（埋め込み）
• 動作電流：2.8 A〜6.6 A（調整可）
• 重量例（埋め込み灯）：2.7 kg（灯体）；2.2 kg（ベース）
• 典型用途：滑走路進入、閾値・端、滑走路エッジ、誘導路エッジ・中心線、エプロン照明、PAPIシステム
