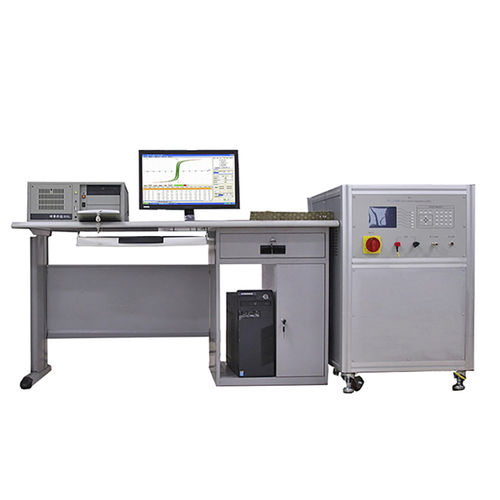

パワー測定装置 DX-2012M

電流AC電流地磁場

ケイ素鋼材測定装置DX-2012Mは、各種熱間圧延、冷間圧延の配向・無配向ケイ素鋼材、および測定したケイ素鋼変圧器コアの測定に適しています。電力周波数条件下で、ケイ素鋼材の磁気誘導Bm、比損失Ps、ヒステリシスループ、交流磁化曲線を正確に測定することができます。 Windowsの測定ソフトを簡単に適用できます。本製品は中国国家標準GB/T 3655-2000、GB/T 13789-92、国際標準IEC 404-2、IEC 60404-3、IEC 60404-6に適合している。 コンピュータとA/Dサンプリングの制御は、従来のアナログブリッジ、周波数計、電流計、電圧計、電力計を置き換え、全試験工程が自動的に完了されます。 ACヒステリシスグラフ（DX-2012M）の一般的な特長 1.試験サンプルの種類：熱間圧延、冷間圧延のケイ素鋼材、パーマロイ、アモルファス、nm結晶。 2.試料形状：リボン状、チップ状オープン試料、環状、E、U字型クローズ試料 3.オープンサンプルはエプスタインスクエアを採用し、閉じた磁気回路を形成し、パーミアメーターを選択することもできます。閉回路サンプルは直接巻線測定にかけることができ、完成した変圧器も直接測定にかけることができる。 4.サンプル（鉄心）、着磁コイル（N1）、測定コイル（N2）で無負荷変圧器を構成します。 5.非誘導性抵抗を磁化コイルループに接続し、非誘導性抵抗の圧力損失を測定して磁化電流と磁界強度を決定し、磁界ピーク値はデジタルフィードバックによってロックすることができ、磁界ロック精度は0.5％です。
