3D測定装置

レーザ流速計（LDA）はLDVとしても知られており、開放及び密閉の双方の流れにおける1次元から3次元までの速度と乱流を光学的手法によって非接触にて計測します。 学術研究や産業分野において弊社のLDAシステムを使用することにより、より確かな流体力学の理解を深めています。測定結果を検討する事は、空気力学上の効率や品質、安全性の向上に向けた製品設計において重要な作業です。

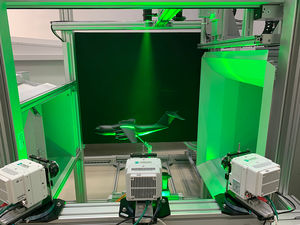

粒子画像速度測定法（PIV）は、流速、乱れ、マイクロ流体、噴霧及び燃焼過程などの研究と解析のための非接触レーザ光学計測手法です。 弊社は、多様な研究ニーズに即した幅広いPIVソリューションを提供します。基本システムは、1台のカメラによって平面2次元の計測を行います。より高度なシステムでは、複数台のカメラによって平面ステレオ3次元及びボリュームでの3次元計測を行います。 高速度システムでは渦度の解析を可能とします。さらに、不確かさの予測など測定のクオリティの向上を図る機能や、渦度の検出のためのポスト処理機能、PIVとLIFやシャドウ法との組み合わせ、圧力の計算など多くの機能の追加が可能です。

熱線流速計（CTA）は流体中に熱線プローブ、またはフィルムプローブを設置することにより、1次元から3次元までの気流及び水流の乱流計測を行う計測手法です。 CTAは、超高速の変動のある流れ (高乱流) の点測定と、約0.1ミリの小さな流れの渦の解析が必要となる流れの微細構造体の研究に特に適しています。

... デキシンマグ社が独自に開発した表面磁界分布測定器DX-2012Rシリーズは、磁石の磁化精度を正しく評価し、磁気リングの品質検査に欠かせないツールである。 XY座標、P極座標、3D磁場分布、相対基本波高調波解析などのテストレポートを提供でき、永久磁石、永久磁石モーターのステーターやローター、DC磁場コイル、電磁石などの品質検査に対応できます。 この測定器には、さまざまなテストフィクスチャー（三次元テストプローブ、回転台、積載台など）を装備することができます。高同心度設計と高精度レベルのプローブリターン付き。 製品のスキャンスペースは800mm*800mm*800mmです。 空間磁界分布測定器は、主に産業用コンピューター（測定ソフトウェア）、モーションコントロールシステム、データ収集システムで構成されています。 まず、試験コマンドを産業用制御コンピューターから送信し、モーションコントロールシステムを制御して設定された運動軌道を完成させ、同時にデータ収集システムの作業を制御する。データ収集システムは、ホールセンサーを通じてX、Y、Z方向のデータを収集し、そのデータを産業用制御システムに送信します。コンピュータはデータ処理を行い、最終的に3次元の磁場分布図を得ることができます。 ...

... 三次元センシング技術は、以下のような複数の新しいアプリケーションの基礎となっている： 顔認識とジェスチャー認識 アイトラッキングと虹彩検出 自律走行車、ドローン、ロボット工学用ライダー 同時定位とマッピング（SLAM） その他の近赤外3Dセンシングアプリケーション 近赤外LEDとレーザーの測定技術は、飛行時間（ToF）光ベースの近接センシングと、回折光学素子（DOE）によって生成されるドットパターンを使用した3Dセンシングの性能を保証します。NIRセンシングを使用するデバイスやシステムの性能と精度を保証するためには、効果的な試験・測定ソリューションが必要です。 Radiant ...
