ストレート型コネクター

電圧: 1,500 V
一次電流: 5 A - 7.5 A

... 新しいコンセプトのミニチュアコネクタ、ASRコネクタは、性能を追求し、コンパクトなフットプリントと容易な嵌合を実現しています。 ASRコネクタシリーズは、シンプルなセルフロックスナップメカニズムを採用し、ブラインドメイトでの使用も可能です。指2本で簡単に着脱できます。 また、軽量で耐久性に優れ、環境にも配慮した密閉型です。ASRコネクターは、誤嵌合を防ぐためにいくつかの側面で分極されており、標準のMIL規格コンタクト、RFコンタクトを受け入れ、PCBコンタクトを供給することができます。 ケーブルクランプやバックシェルなどのアクセサリーもご用意しています。 小さなフットプリント コンパクトな設計 軽量 セルフロック 指2本で簡単に嵌合・脱着可能 偏光 混合コンタクトも可能 温度範囲 ...

電圧: 100 V
一次電流: 3 A

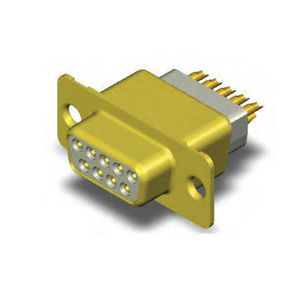

... Amphenol Micro-Dコネクタシリーズ（M83513）は、長方形およびストリップラインマイクロコネクタにおいて、ミリタリースペックの性能と信頼性が実証されています。Micro-Dコネクターは、長方形のD、ストリップ、およびカスタムカードエッジ構成があり、コンタクトの中心は0.550（1.27）です。 信号用と同軸/電源用のMicro-Dミニチュアコネクタのインサートも用意されています。ソケットコンタクトは、精密加工されたチューブです。ピンコンタクトとソケットコンタクトは、高品位熱可塑性樹脂の絶縁体にエポキシ樹脂で保持されています。このコンタクトシステムは、MIL-DTL-83513の性能仕様を超える信頼性を実証しています。 終端は、ソルダーカップ、ワイヤーハーネスへの終端、垂直およびライトアングルPCBを含む広範囲で利用可能です。Micro-Dシリーズでは、プラスチック製シェルと金属製シェルのバージョンがあり、幅広いシェル仕上げが可能です。取り付け金具は、ストレートとアングルのバックシェルと同様に、ジャックスクリュー、ポスト、ガイドピンのボードレンジが利用可能です。 他のプレス加工や成形品とは異なるアンフェノールデザイン MIL-DTL-83513の要求事項に完全に適合している。 等間隔に配置されたコンプライアント・タインによるワンピース・コンタクト ニッケル上の金と銅のフラッシュバリア上の金の比較 メッキ工程をより厳密に管理 均一なメッキ厚 自動スタンピングとねじれ工程のばらつき 一体型クローズドエンゲージメントエンドにより、均一な挿入力を実現 低嵌合力・低脱離力 宇宙・衛星用途に適したコンタクト コンタクトビームの長さに沿った連続的な接続（ラインコンタクト）と多点接続（ポイントコンタクト）の比較 航空宇宙 軍事 ミサイル 石油・ガス探査 医療 ...

電圧: 200 V
一次電流: 5 A

一次電流: 2 A

... 高密度マイクロサーキュラー 55極マイクロ円形コネクタ（C55シリーズ）は、0.5mmのハイパーボロイドコンタクトを装備し、C55はIP68シーリングと25℃で2Aの定格電流を提供し、卓越したシグナルインテグリティを実現します。 特長と利点 Hypertac ハイパーボロイド接点技術 サイズとモジュール性において軍事要件を満たす機能 耐腐食性、耐衝撃性、耐振動性 現場作業での効率的な嵌合を保証する追加ハードウェア・コーディング・オプション 低挿抜力 低所有コスト IP 68シーリング コンパクトで軽量なC55コネクターは、サイズ、モジュール性、耐腐食性の点で軍事要件を満たしています。さらに、複数のコネクターを持つ機器でのミスマッチを避けるため、追加のハードウェア・コーディング・オプションを提供し、現場作業での嵌合・嵌合解除プロセスをシンプルかつ迅速にします。0.5mmのハイパーボロイド・コンタクトを装備したC55は、IP68のシーリングと25℃で2Aの定格電流を提供します。コネクタのプラグは、はんだカップ終端、配線、オーバーモールド付きで、リセプタクルはストレートスルーです。通常の構成では、リセプタクルの内側にソケットがありますが、ご要望に応じて「逆性」接続も可能です。 ...

一次電流: 15 A

... HPWシリーズは、それぞれ最大15Aの信号と電源コンタクトが混在する中密度PCBコネクターです。HPWシリーズは、民間航空宇宙および防衛市場の最も過酷な環境における高レベルの衝撃と振動に耐えるように設計されています。 特長と利点 ミックスパワー＆シグナルPCBコネクター 民間および軍用プログラムのシステムレベルで認定済み 堅牢設計 信号とパワーの高信頼性コンタクト HPWシリーズには、信号用サイズ22と電源用サイズ16の2種類のコンタクトサイズがあり、コンタクトのフレッチングを排除することで定評のあるHypertac®ハイパーボロイド・コンタクト・システムを採用しています。これらの特徴は、最大15アンペアの通電容量と低挿抜力と相まって、他の汎用コネクター・ソリューションと比較して、品質と信頼性が大幅に向上しています。 ...

... Hypertac®ハイパーボロイドコンタクト技術を採用したMDDシリーズは、高密度基板間相互接続です。MDDは100ポジションと200ポジションがあります。 特長と利点 信号コンタクト 堅牢なメタルシェル付きハウジング 高密度：100および200信号接点 Hypertacハイパーボロイド接点技術を採用 MDDシリーズは、民間航空宇宙産業の最も過酷な環境における高レベルの衝撃と振動に耐えるように設計されています。MDDは、100および200信号コンタクト構成で利用可能なメタルシェルコネクターです。コンタクト直径は0.5mmで、ストレート、表面実装テール、90°終端スタイルがあります。メタルシェルは、高レベルの衝撃と振動を保証し、コンタクトのフレッティングを排除することでシステムの信頼性を向上させます。 ...

... マイクロQuadrax/Twinaxコネクターは、ネジ式、クイックディスコネクト、SMAおよびMicro-Dサイズのパッケージで提供され、SMA同軸コネクターより直径が25%小さく、狭い間隔のPCBフットプリントでインピーダンスを制御します。 特長と利点 ネジ式、クイックディスコネクト、SMA、Micro-Dサイズパッケージで入手可能なマイクロツライナックス SMA同軸コネクターより直径が25%小さい 狭いPCBフットプリント間隔でインピーダンスを制御 ケーブルアセンブリーオプションあり Sabritec技術を採用 Micro ...

... 高信頼性KNシリーズMIL-DTL-55302準拠コネクタは、要求の厳しい防衛、民間航空宇宙、宇宙アプリケーション用に設計された信号接点を提供します。2列および3列シリーズはMIL-DTL-55302に相当し、他の相互接続では得られない柔軟性を提供します。このシリーズには、スペースグレード認定バージョンもあります。KNBおよびKNCは、ESA認定も取得しています。 特長と利点 Hypertac® Hyperboloidコンタクト技術を採用 最大5,000サイクルの嵌合および嵌合解除サイクル寿命 2列および3列シリーズ、17および160コンタクトから選択可能 0.100 ...

... ネジ式およびクイックディスコネクト形式の超小型三軸コネクターは、ストレート、ライトアングル、ケーブル、PCBマウント構成で提供され、多数の低損失二軸ケーブルおよび同心三軸ケーブル用に設計されています。 特長と利点 ネジ式およびクイックディスコネクト形式の超小型三軸コネクター ストレート、ライトアングル、ケーブルおよびPCBマウント構成で提供 多数の低損失二軸ケーブルおよび同心三軸ケーブル用に設計 Sabritec技術を採用 トライアックスコネクターラインは、ねじ込み（NDL-T）バージョンとクイックディスコネクト（NDL-Q）バージョンの両方で、当社の超小型NDLコネクターを特長としています。このシリーズには、ストレートおよびライトアングルのケーブルおよびPCBマウントコネクター、シリーズ内およびシリーズ間のアダプターが含まれます。ケーブルマウントコネクターは、多数の低損失二軸ケーブルと、さまざまなインピーダンス値の同心三軸ケーブル用に設計されています。これらのケーブルは、MIL-STD-1553B、ARINC ...
