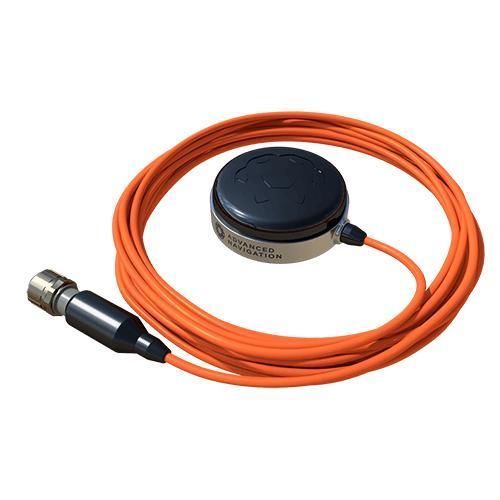

Antena para avião Poseidon

para droneGPSde satélite

Descrição
Poseidon é uma antena GNSS subaquática projetada para veículos submersíveis que necessitam obter um posicionamento GNSS quando emergem. A antena é multifrequência e adequada para embarcações expostas a condições marinhas severas, não suportadas por uma antena GPS normal. É capaz de receber correções L-Band para fornecer posicionamento preciso em mar. A antena é leve, compacta, resistente à corrosão e suporta profundidades de até 3000 metros.

Características

• Classificação de profundidade 3000 m: classificada para profundidades de até 3000 metros, permitindo montagem permanente em veículos subaquáticos de mergulho profundo.
• Multi-constelação: compatível com GPS L1/L2/L5, GLONASS G1/G2/G3, GALILEO E1/E5, BeiDou B1/B2 e serviços de correção L-Band.
• Sistemas SBAS suportados: WAAS, EGNOS, MSAS, GAGAN, QZSS.
• Alto desempenho: design RF avançado para alcançar alto desempenho de posicionamento em condições marítimas difíceis; capaz de rejeitar altos níveis de interferência e multipath.
• Design compacto: uma das menores antenas GNSS com classificação de profundidade no mercado, com projeto integrado, compacto e leve.

Transferências (sem links)
Ficha técnica: Versão 2.1 (27 Sep 2021). Manual de referência: Versão 2.0 (17 Dec 2016). Modelo 3D: Versão 12.0 (19 Feb 2018). Modelo 3D do conector bulkhead: Versão 2.0 (19 Feb 2018).

Especificações técnicas

• Sistemas de navegação suportados: GPS L1/L2/L5; GLONASS G1/G2/G3; GALILEO E1/E5; BeiDou B1/B2; correções L-Band.
• Sistemas SBAS suportados: WAAS, EGNOS, MSAS, GAGAN, QZSS.
• Ganho do elemento da antena: 4 dBiC.
• Polarização: polarização circular direita.
• Ganho LNA: 28 dB.
• Rejeição fora de banda: < 1050 MHz : > 45 dB; < 1125 MHz : > 30 dB; > 1350 MHz : > 45 dB; < > 1450 MHz : > 30 dB; > 1690 MHz : > 30 dB; > 1730 MHz : > 40 dB.
• Ruído: < 2 dB.
• Tensão de operação: 2,5 a 16 V CC.
• Consumo de corrente: 20 mA (típico); 25 mA (máximo).
• Proteção ESD: 15 kV descarga de ar.
• Dimensões: diâmetro 67 mm x 23 mm.
• Comprimento do cabo: 3 m.
• Temperatura de operação: -40 °C a 85 °C.
• Peso: 320 gramas.
• Material da caixa: Aço inoxidável 316.
• Compatível RoHS: Sim.
• Choque: vertical 50 g; horizontal 30 g.
• Classificação máxima de pressão / profundidade: 300 bar (3.000 m).
