MFD para avião MFD1000 MAX

Visão geral
O monitoramento de motores Aspen Evolution converte sinais brutos em dados acionáveis para apoiar planejamento de manutenção, análise de tendências e eficiência operacional. Alertas personalizáveis e análise histórica ajudam a detectar degradações cedo, reduzir manutenções não programadas e otimizar decisões operacionais.

Integração e compatibilidade
Desenvolvido em parceria com Electronics International, o sistema integra os displays Evolution MFD1000 MAX ou MFD500 MAX da Aspen com o conversor de dados de motor Electronics International EDC-33P e sensores aprovados. Suporta configurações monomotor para motores de 4 ou 6 cilindros, turboalimentados ou aspirados.

Informações configuráveis e selecionáveis pelo piloto
Os instrumentos do motor aparecem na área superior do display MFD, enquanto a seção inferior é configurável para exibir páginas do motor, mapa de navegação, terreno, cartas, tempo, HSI, visão sintética e combustível restante. Páginas selecionáveis pelo piloto incluem temporizadores e páginas de combustível integradas com cálculos precisos do combustível restante.

Recursos

• Modos de operação: ROP (Rich of Peak) e LOP (Lean of Peak)
• Computador de combustível com estimativa do combustível restante baseada na entrada do piloto ao ligar
• Combustível restante até o próximo waypoint e designação do waypoint
• Endurance até o nível de reserva e alcance até a reserva
• Leitura de economia de combustível (NM/Gal)
• Anel de combustível exibido no NavMap (minutos)
• Distância até vazio ajustada para o vento atual
• Normalização de EGT e CHT para reconhecimento de tendências
• Combustível restante preciso adicionado à página de temporizador MFD MAX; o temporizador expira após consumo da quantidade de combustível pré‑definida
• O MFD1000 MAX pode atuar como PFD reversionário em caso de falha do display primário

Exibe

• RPM
• Pressão do coletor
• EGT (Exhaust Gas Temperature)
• CHT (Cylinder Head Temperature)
• Quantidade de combustível
• Temperatura e pressão do óleo
• Volt/amp
• Fluxo de combustível
• Indicadores TIT
• Temperatura do carburador
• Hobbs
• Tempo do tacômetro

Instalações

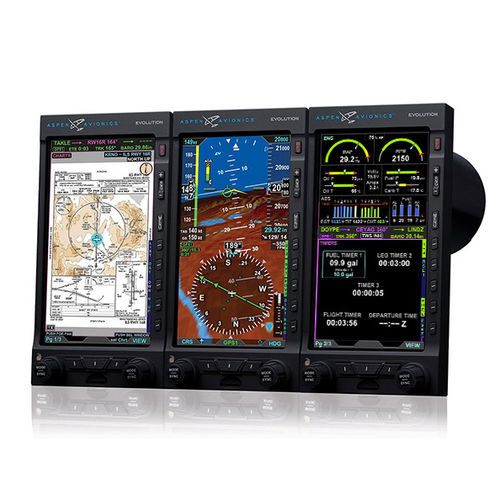

A plataforma Evolution é modular e projetada para retrofit e instalação simples. Os displays se encaixam em orifícios de instrumentos de 3 polegadas existentes ou podem ser montados em superfície ou embutidos. Displays integrados podem ser montados lado a lado em configurações de uma, duas ou três unidades para expansão e atualizações.

Recursos
Folha de dados do produto e documentação do Evolution Flight Display System estão disponíveis para suporte de instalação, integração e certificação.

Especificações técnicas

• Displays compatíveis: Evolution MFD1000 MAX, MFD500 MAX
• Conversor de dados de motor: Electronics International EDC-33P (integração)
• Tipos de motor suportados: monomotor, 4 ou 6 cilindros, turboalimentado ou aspirado
• Parâmetros exibidos: RPM, pressão do coletor, EGT, CHT, quantidade de combustível, temp./pressão do óleo, volt/amp, fluxo de combustível, TIT, temp. do carburador, Hobbs, tempo do tacômetro
• Recursos de combustível: computador de combustível, estimativa de combustível restante, anel de combustível no NavMap, distância até vazio ajustada para vento, economia de combustível (NM/Gal), integração de temporizador
• Modos de operação: ROP (Rich of Peak), LOP (Lean of Peak)
• Capacidade reversionária: MFD1000 MAX pode funcionar como PFD de revesão
